串联励磁直流电动机的结构图和接线方法

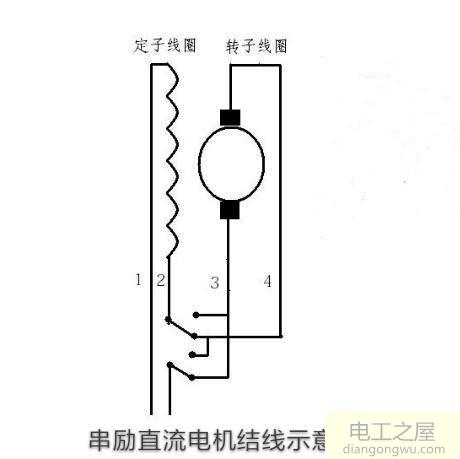

串联励磁直流电动机的结构如下图所示。
对于串联励磁直流电动机，励磁绕组和电枢绕组串联连接，励磁电流等于电枢转子电流，励磁绕组的绕组较少，线材较粗。
在串联励磁直流电动机中，第一励磁绕组的尾部连接至第二绕组的头部，第二励磁绕组的尾部连接至电枢绕组的头部，电枢为第三线圈尾部是第四个电枢绕组的头部。
这样，从第一励磁的头部引出一根线，并且从电枢绕组（第四线圈）的端部引出一根线。此磁头可能具有2个电枢转子和2个励磁定子。使用万用表检查欧姆文件，以确保它是1和2端口，3和4端口，而在测量3或4时，请使用碳:您需要卸下刷子，并分别将3和4分开，如果与上面的匹配，则是正确的。
