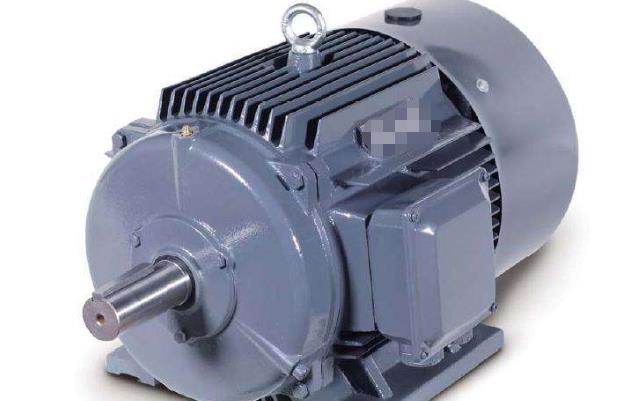

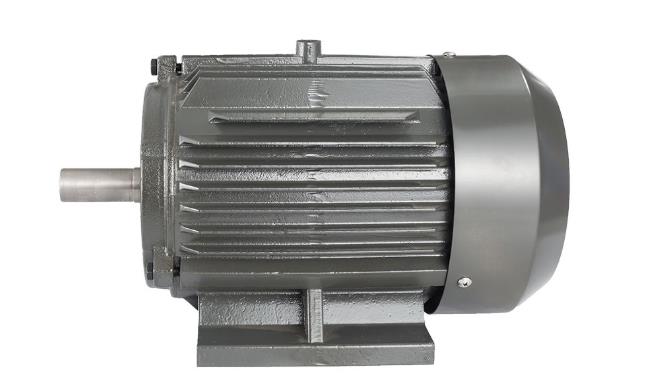

变频调速电机是主要用作变频调速的电机,一般来说以交流电机为常见电机种类,为了满足做工的基本需求,对电机进行选型时,也有很多需要注意的参数。

变频调速电机选型要求

1.变频调速电机速度要求

(1)在变频调速电机转速范围电机的基本参数中,给出了额定转速N0、频率范围。

(2)变频调速电机有几种频率范围可供选择,需要找到不同的产品。当电机的调速范围不能满足实际需要时,可以采用串联变速组来扩大调速范围。

(3)速度匹配传动系统尽可能采用减速或等速传动。即使采用变速传动,传动比也不应太大。变频调速电机的最高转速应选择与所要求的最大速度相近。

2.变频调速电机功率要求

(1)变频调速电机的功率特性曲线决定了电机在各种转速下的输出功率。在设计中,电机的输出功率大于或等于任何转速下所需的功率。功率曲线总是真实的,如图1P=TN所示。

(2)虽然变频调速电机可以在转速范围内工作,但应注意的是,当电机在恒转矩区的低速部分工作时,电机的功率因数很低,效率很低。当电机接近最小转速时,效率只有几%。这台电动机加热速度大,耗电量大。它不应适用于频繁使用的条件,仅在短时间内。当这一要求得不到满足时,应采取减速措施,使电机以较高速度低速输出给执行器。

(3)变频调速电机与变速串联时,速度分布为高速传动区和低速传动区。

(4)如果变频调速电机轴与固定比率轴之间的传动比为u0,变速传动比分别为U1和U2,则输出轴上的速度范围为设备所需的NA-nb,其中nm是与设备所需满载功率相对应的最小速度(如果低速是所需功率的一部分)。Na-nb来自图中两个用法段的收敛性。只有当高、低阶段使用的最小功率为PX,电机功率P0为最小时,电机功率才能降低,U1与U2的比值应是合理的。

3.变频调速电机精度要求

变频调速电机本身的精度对输出精度的影响与总传动比成正比。当变频调速电机精度不能满足要求时,减速传动可以提高精度。如果不能满足要求,则必须采用伺服电机。

4.变频调速电机响应速度要求

变频调速电机响应速度主要影响系统的加速度性能,变频调速电机的响应参数由电机的输出转矩和自身的转动惯量决定。系统响应应由电机转矩和系统转换为电机轴的等效转动惯量来计算。

变频调速电机选型的其他要求

1.变频调速电机主要是电动机的起动特性和保护性能。

(1)变频调速电机的起动特性：当系统以负载启动时,所需转矩在静态过程中最大,并加速到一定的速度,因为运动部件的摩擦系数是静态摩擦系数,因此启动负荷最大,如果大功率电机的浪费过大,则正常运行所需的转矩大大降低。因此,可以根据要求进行选择或定制(在图1的启动区域,大多数电机是以恒定转矩启动的,但也有一些电机具有较大的起动转矩,起动转矩是恒定转矩的几倍)。

(2)变频调速电机的保护等级或其他要求可根据产品规格选择。

2.变频调速电机选型的参数注意事项

(1)在选择变频调速电机时,应该同时考虑驱动器的配置。由于变频调速电机驱动器成本高,我们必须了解相关方面,甚至控制器的选择。在选择变频调速电机后,使其可以满足我们的做工需要。

(2)如果变频调速电机的结构或安装形式、装配调整等有要求,应充分考虑其选择。

选择变频调速电机时,主要的依据就是根据实际的做工需求选择相应的变频调速电机参数,只有可以满足做工需要的变频调速电机,才是合适的电机。
