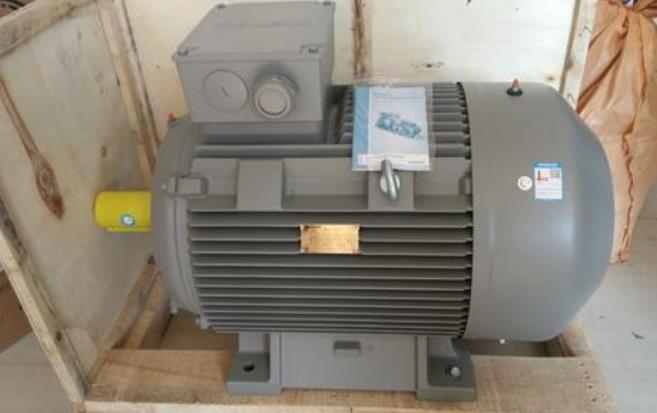

西门子电机是一个高端品牌的电机,电机的内部接线方式符合常规的电机内部接线形式,一般电机的接下方式主要有两种,分别是三角形接线方式和星形接线方式。

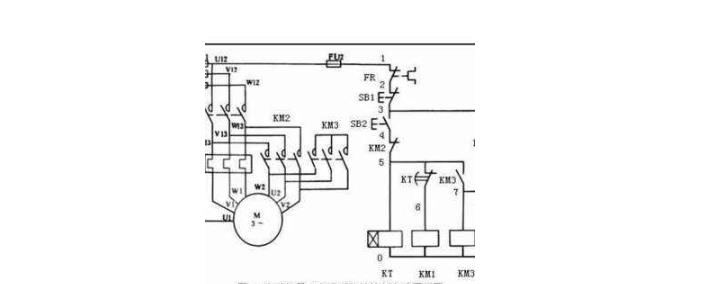

西门子电机内部接线图

1.西门子电机的定子槽数不同、绕组形式同、极数不同,内部接线也不同。一般的三相异步电动机由3套绕组组成,从电机内引出6条线,可以分为两种接法：三角形接法(△)和星形接法(Y)。也有一些电动机从电机内部只引出3条线,其他的3条线已经在电动机内部完成了接线。

2.一台电动机接线方式是星形还是三角形,应视厂家的规定,可以从电动机铭牌上查到。三相定子绕组的首末端是生产厂家事先设定好的,不可任意颠倒。西门子电机有二种接线运行方式。

(1)第一种为星形(Y)接法,电机内部三相定子绕组的首或尾端连接,另一端三相分别通入U.V.W三相交流电运行,适用于三千瓦及以下的三相异步感应式电动机。

(2)第二种为三角形(△)接法,即将三相定子绕组的首尾对应连接,第一相绕组的首端与第三相绕组的尾端连接可视为U相,第二绕组首端与第一绕组的尾端相连接可为V相,第三绕组首端与第二绕组的尾端相连接可为W相,分别通入U.V.W三相交流电源运行,适用于4kw及以上的三相异步感应式电动机。但对电动机的接线方法应按实际铭牌接线为准。

3.检修或重绕西门子电机的三相绕组的六条引出线,头、尾必须分清,否则在接线盒内无法正确接线。按规定六条引出线的头、尾分别用U1、V1、W1、U2、V2、W2标注标号 (旧标号为D1,D4,D2,D5,D3,D6)。其中U1、U2表示第一相绕组的头、尾端;V1、V2表示第二相绕组的头、尾端;W1、W2表示第三相绕组的头、尾端。

4.三相异步电动机既可以是星形接法,也可以是三角形接法,具体按照哪种方式接线,电机端盖内的接线图或者电机铭牌上会有说明。

5.西门子电机星-三角错误接线的后果

(1)一般在长期使用的情况下,电机铭牌上要求是星形接法的电动机,不能接成三角形接法运行,因为改为三角形接法时,电动机的绕组电压由相电压220V升高为线电压380V,长期运行必然要烧坏电机。

(2)电机铭牌上要求三角形接法的电动机不能改为星形接法运行,因为改为星形接法后,电动机的绕组电压将降低,由原来的线电压380V降为220V相电压,就带不动额定负载了,带原设计的负载时就会出现过载现象,势必烧坏电机。

6.先接电机三条线与接触器连接;

(1)接触器的线路;

(2)接断路器的线;

(3)接停止、启动线;

(4)最后通电测试;

西门子电机内部接线方式其实在西门子电机的铭牌上也有相应的标识,一般需要按照西门子电机铭牌的指示来进行相应的接线,需要注意的是电机接线完成后最后进行一定的检查,以免电机出现开路。
