对照电气原理图简述异步电动机(三相异步电动机知识点总结)

一、电容起动单相电动机不起动的原因和确定方法

公式：

电容起动电机分析，通电不转动。

听精马达的声音有五个原因。

负载太重，无法移动；电源电压太低；

离心开关未关闭，电路堵塞。

主绕组开路；常见的电容器损坏。

卸下负载，打开电源。用手转动转轴看看。

当转子随趋势转动时，可以判断出四个原因。

负载、断路、电容不良、离心开关未恢复。

也可以找一个测试灯进行断路，测量电阻。

测量电表的电压值，观察并找出负载重量。

测量放电的方法，可以确定电容。

描述：

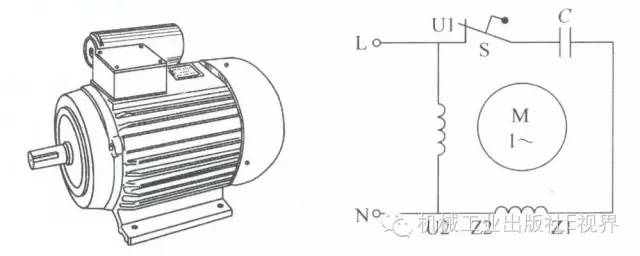

图1所示为电容起动单相电机及其电路原理图。盘车时，离心开关闭合，起动到规定转速(额定转速的70%以上)后，开关断开，起动绕组也断开。

图1 电容起动单相电动机外形示例和电路原理图

1.不起动原因分析

这种电机最常见的故障就是通电后不转动。如果你仔细听电机(借助工具)，你可以听到电机内部有一个小的“嗡嗡”声，它不能启动有几个主要原因：

1)"负载过重拖不动"。这里的负载包括电机驱动的实际负载，也包括传动系统，如齿轮、传动带等。在许多情况下，所谓的过载是由于意外的堵塞。

2)"电源电压过于低"。因为起动转矩与电源电压的二次方成正比，当电源电压过低时，起动转矩会降低很多。当未达到负载所需的启动转矩时，电机无法启动。此时电机的输入电流会比正常情况大很多，噪音大。如果时间太长没有过载保护，电机会过热烧毁。

3)“主辅绕组有断路”表示主绕组或辅助绕组有开路故障。需要注意的是，一组绕组开路，另一组绕组正常，而不是两组绕组同时开路故障。

4)"离心开关未闭合，电路不通干着急"。离心开关串联在起动绕组(辅助绕组)的电路中。当开关在起动过程中处于断开状态时，相当于起动绕组开路。没有电流流过起动绕组，所以自然不会有起动转矩。

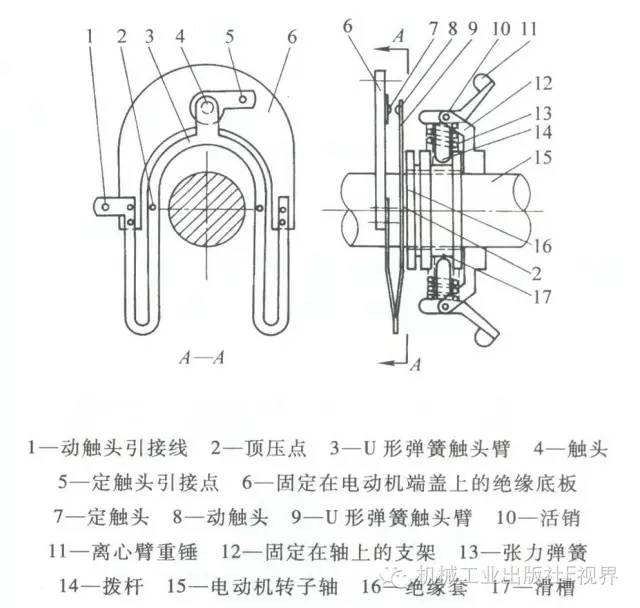

图2示出了具有结构形式的离心开关。

图2 一种结构形式的离心开关（工作状态）

5)"常见损坏电容器"。电容器损坏导致的电机故障是五个原因中最常见的。电容器的主要损坏是短路和开路故障。发生短路时，会失去分相的效果；当存在开路时，起动绕组不能通电。在这两种情况下，起动绕组都会失去作用，所以不可能产生起动转矩。

2.确定方法

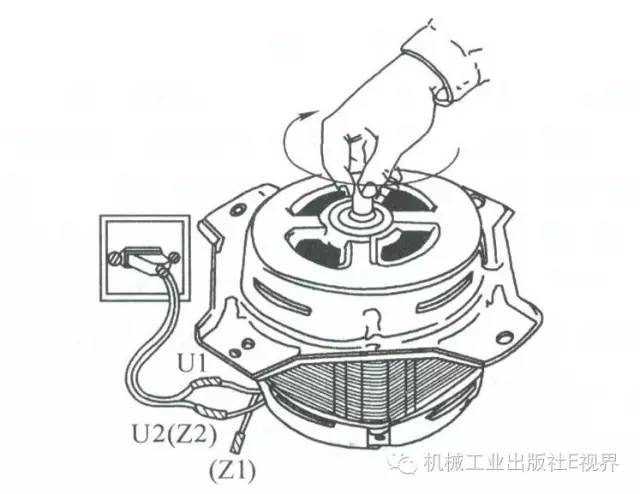

断开电容器和电机之间的连接，并移除电机的负载(例如，移除传动皮带)。对于起动转矩小的负载，如果难以卸下负载，就不要卸下)，然后打开电机，用手(或工具)转动轴，以便使其向一个方向转动，如图3所示。此时，如果电机转子顺势转动，自动加速，直至达到正常转速，则在断电后反方向转动电机轴。如果电机转子也随趋势转动，可以确定是上面公式中提到的五种原因中的三种，即主绕组或辅助绕组(起动绕组)开路故障，电容损坏，离心开关未合上(公式说“离心开关未复原”)，恢复。这种方法无法准确判断是负载过重还是电源电压过低。

图3 辅助起动电动机确定是否电容器损坏

3.查找和确定不起动原因的方法

1)"查找断路用试灯，电阻测量也可行"。用测试灯或万用表电阻检查电机各绕组是否开路，离心开关是否处于闭合正常状态。

2)"电表测量电压值"。用万用表的交流电压250V(或500V)测量电机输入端的电源电压是否达到规定的电压值，例如220V(一般允许相差5%)。如果低，则是上层电源的电压(如插座的输入，电能表的输出和输入等。)应该进一步衡量。如果发现上一级或几级电压正常，应检查中间环节是否有接触不良等故障。如果是这样，请在进一步检查之前尝试排除它们。

3)"观察找出负载重"。以及载荷传递系统的故障，一般通过观察(包括看、听、感觉等)来发现和判断。).

4)"仪表测量放电法，电容好坏可确定"。测量是指用万用表的电阻测量；放电法是指先给电容器充电，再用导体给其两极放电的方法。另外，电容容量的降低也会影响电机的正常启动。可以用数字万用表检查电容器的电容量是否符合要求。

二、单值电容单相电动机不起动的原因和确定方法

公式：

单值电容电机分析，通电不转。

听细马达的声音有四个原因。

主绕组开路；电源电压太低；

负载太重，无法移动；常见的电容器损坏。

确定方法并不难，电容器也是从同样的原理出发。

描述：

本公式中提到的“单值电容电动机”是指由电容器起动和运行的单相交流电动机。这类单相电机在家用电器(如厨房油烟机、洗碗机、洗衣机、局部电风扇等)中应用最为广泛。)和小型电动工具(如小型木工机械、吹风机或鼓风机等。).因此，有更多的机会来处理它的失败。

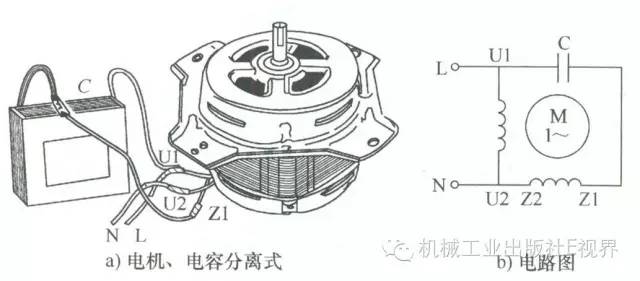

从原理图(见图4b)可以看出，这种单相电机与电容起动单相电机的区别只是少了一个离心开关。从这个角度来说，它的结构比较简单，故障的几率和查找故障原因的工作也比较简单。和上面说的电容起动电机相比，除了没有离心开关(公式说“电容起动同一理”)之外，都是一样的。

图4 单值电容电动机外形示例和电路原理图

三、罩极（遮极）单相电动机不起动的原因和确定方法

公式：

极起动电机分析，通电时无转向点。

听精马达的声音有三个原因。

起动绕组开路；过载电压低；

为了检查绕组是否开路，通常要拆卸电机。

描述：

从公式的内容可以看出，带罩极(也称罩极)的单相电机不启动，但通电后会发出一点噪音。原因和单值电容电机的公式基本相同，只是少了一个电容故障。另外，绕组开路中只提到了起动绕组开路。

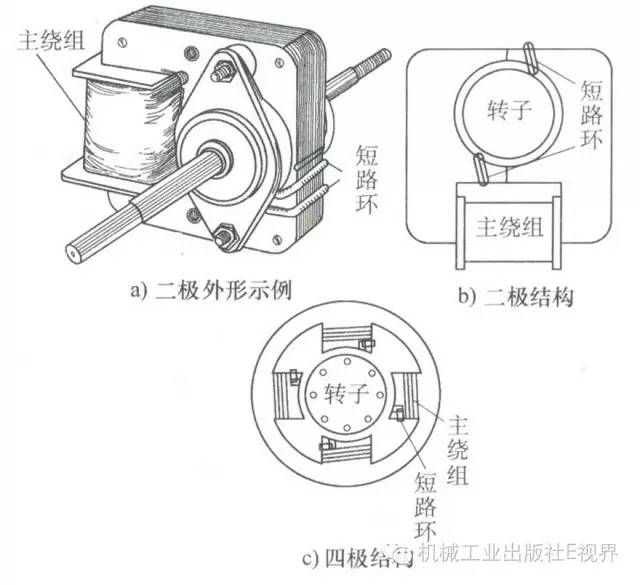

图5示出了凸极覆盖单相电机的形状和结构的示例。

图5 凸极式罩极单相电动机外形和结构示例

需要指出的是，凸极包覆单相电机常用的辅助绕组(起动绕组)只是嵌在铁心极靴中的一个短路铜环(称为“短路环”)。有些品种有整体外壳，无法在外面对其进行通断检查或测量，也就是说必须拆开机器进行检查(公式“要查绕组有断路，一般要拆电动机”)。

如果排除电源电压低和负载重两个原因，经检查主绕组正常，基本可以确定上述“短路环”存在开路故障。短路断开后，圆环可能会从铁芯上脱落，造成其他事故，如划伤主绕组、堵死转子等。

也可以通过通电后转动电机转轴看是否能方便转动来确定辅助绕组(短路环)是否断线。

四、串励单相电动机通电后不转的原因和确定方法

公式：

串励单相电机，通电不转弯精细分析。

刷短不接触；换向器磨损严重；

换向片之间短路；匝间短路或接地；

转子开路；电源电压太低。

描述：

这种电机常用于手持电动工具和缝纫机。

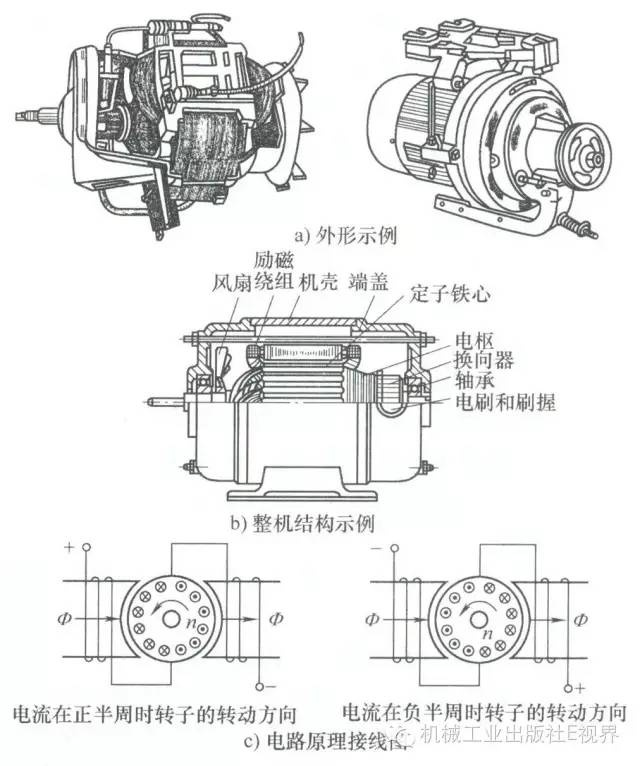

图6显示了串励单相电机的外形、定子和转子结构示例以及电路原理图。

图6 串励单相电动机外形和定、转子结构示例及电路原理图

有三个原因

电刷和换向器不接触或接触不良。具体表现为：电刷短接地或因故卡死，不能与换向器良好接触；换向器表面严重磨损后不能与电刷良好接触。

线路存在断路故障，导致电路无法通行。其中，电刷铅丝断裂；或定子和转子绕组开路故障等。

2)绕组有匝间短路或接地短路故障，换向片有短路故障。

3)电源电压低，负载需要一定的起动转矩。

五、电容电动机改变转向的控制线路

公式：

电机改为电容转向，两者形式不同。

主副绕组都是一样的，改变了电容器的连接方向。

正反频繁洗衣机，这种类型派上用场。

其他类型都是头尾换，主要是围绕两端换岗位。

描述：

有两种方法可以改变带电容分相的单相电机的方向：

1.改变电容器与绕组的连接位置

这种方法需要使主绕组和辅助绕组完全相同，即主绕组和辅助绕组没有区别(称为“对称绕组”，公式为“主辅绕组全相同”)，而且只用于单值电容器起动和运行品种。采用这种方法最典型的是洗衣机电机(公式“正、反频繁洗衣机，这种类型派用场”)，需要反复正反旋转。电容器的两端分别与两个绕组的头部相连。采用单极专用转换开关，其公共端接电源的相线，触点交替接两组绕组的头部。电路原理如图7所示。

图7 对称绕组单相电容电动及正、反转电路

2.调换主绕组或辅绕组的头尾连接位置

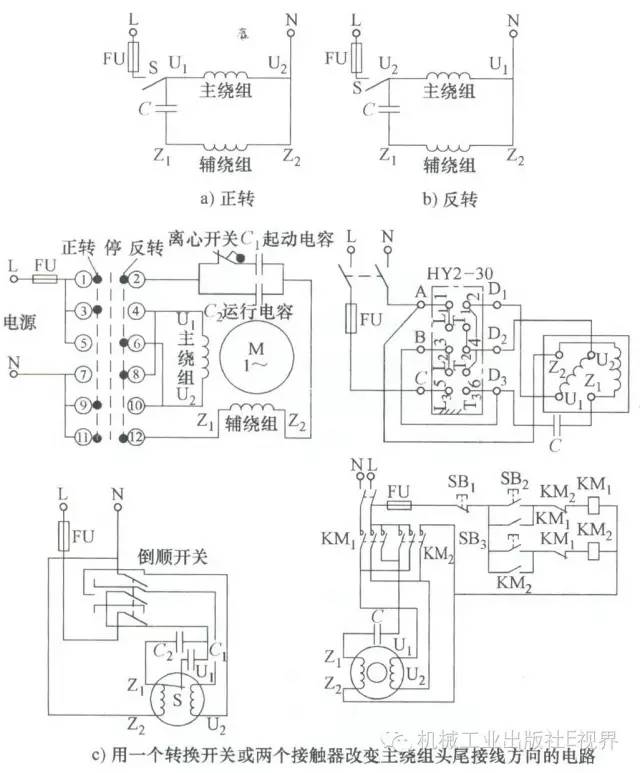

对于有主绕组和辅助绕组的两套电容电动机，可以通过改变主绕组头尾接线的方向来改变转向。即主绕组U1接电容的一端后接电源的相线L，主绕组U2接辅助绕组Z2后接电源的中性线N，这是转向(一般公认为正转)；主绕组首尾U1和U2反方向连接后，旋转方向将与上述方向相反(反向)。这种改变转向的方法适用于各种电容式单相电机。图8是由HYR-30转换开关、反向开关、接触器(或中间继电器)组成的原理电路和几个实用的控制电路图，图9是一个实用的端子接线图。

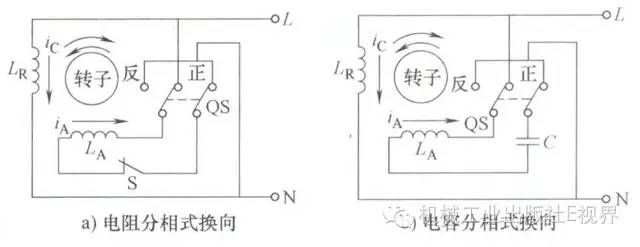

其实改变辅助绕组回路(包括辅助绕组、电容、离心开关)两端的接线也可以达到改变方向的目的。但由于辅助绕组电路比较复杂，在切换电路的过程中也可能发生，因为电容充放电在触点之间产生较大的电弧，损坏触点，所以很少使用。图10所示电路使用双刀双掷开关来改变辅助绕组(图中的绕组LA)的方向。

图8 改变主绕组的头尾连接位置改变转向的电路

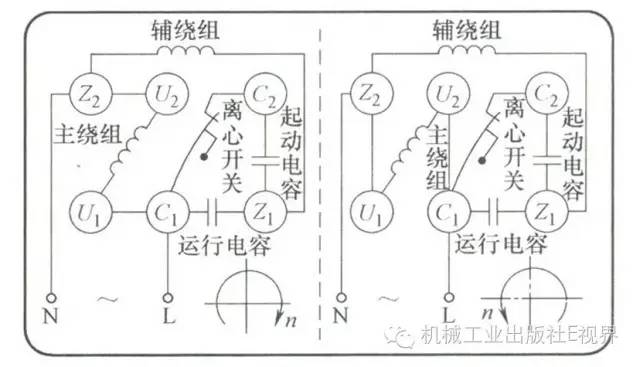

图9 改变主绕组的头尾连接位置改变转向的端子接线图

图10 用一个两极双掷开关改变辅绕组接线的换向电路
