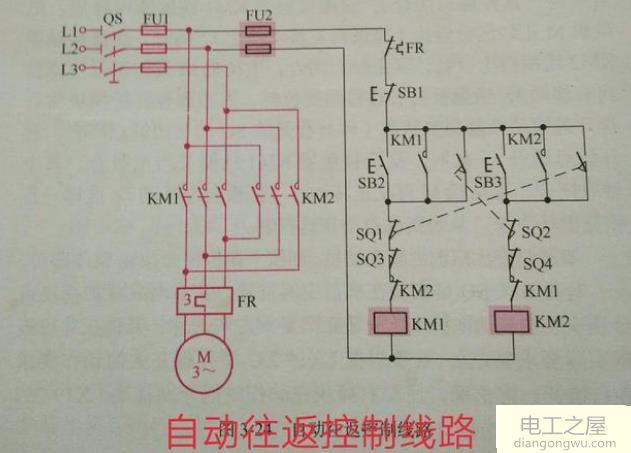

由限位开关控制的正向和反向旋转的电路图。行程开关的常闭点和接触器的常闭点用于形成安全可靠的互锁。

让我简要解释一下它是如何工作的。

按下SB 2时，将向KM1线圈供电，自锁，并且电动机正向旋转。当工作台的挡板接触行程开关SQ1时，常闭触点断开，KM1线圈的电源被切断并释放，电动机停止。同时，SQ1的常开触点闭合，接触器的Km2线圈通电，建立自锁，并且电动机反转。此时，限位开关SQ 1被复位。

当工作台到达某个位置时，挡板触摸行程开关SQ2，常闭触点断开，并且接触器km2线圈的电源被切断并释放。电机停止工作。同时，行程开关SQ 2的常开触点闭合，接触器km1线圈电路连接，电机再次开始正转。

这可以来回工作。如果需要停止，只需按停止按钮SB1。

行程开关SQ 3和SQ4用于保护，以防止SQ1和SQ 2发生故障并防止发生事故。

限位开关的应用范围很广。例如，机床，电梯，自动门等通常使用档位开关进行限位保护。
