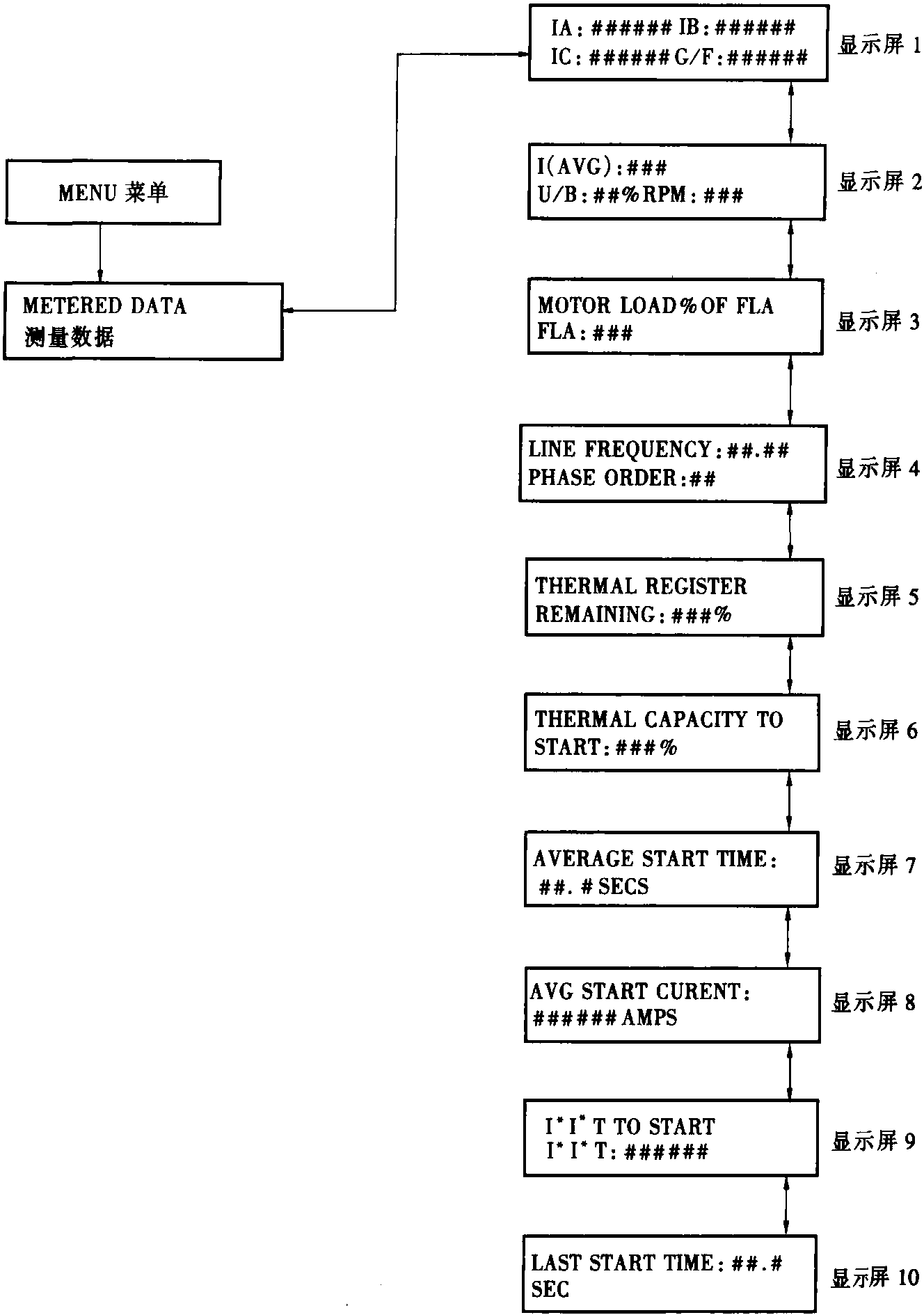

（1）MP1测量目录和数据

MP1测量目录的演示如图2-16-36所示。

1:显示A，B，C相和接地电流。

显示屏2:显示平均电流偏差比（不平衡电流）和电动机RPM（需要速度计）。

显示屏3:显示电动机负载与满载电流FLA之比。

显示屏4:显示电源频率和相序。

显示屏5:显示热敏电阻的剩余容量，这是成功启动电动机所需的启动热容量。

显示屏6:显示启动电动机时所需的热容量。

显示屏7:显示平均开始时间。

显示屏8:显示启动时的平均电流。

显示屏幕9:显示需要启动的电动机的I2T测量值。

显示屏10:显示最终启动电动机所需的启动时间。

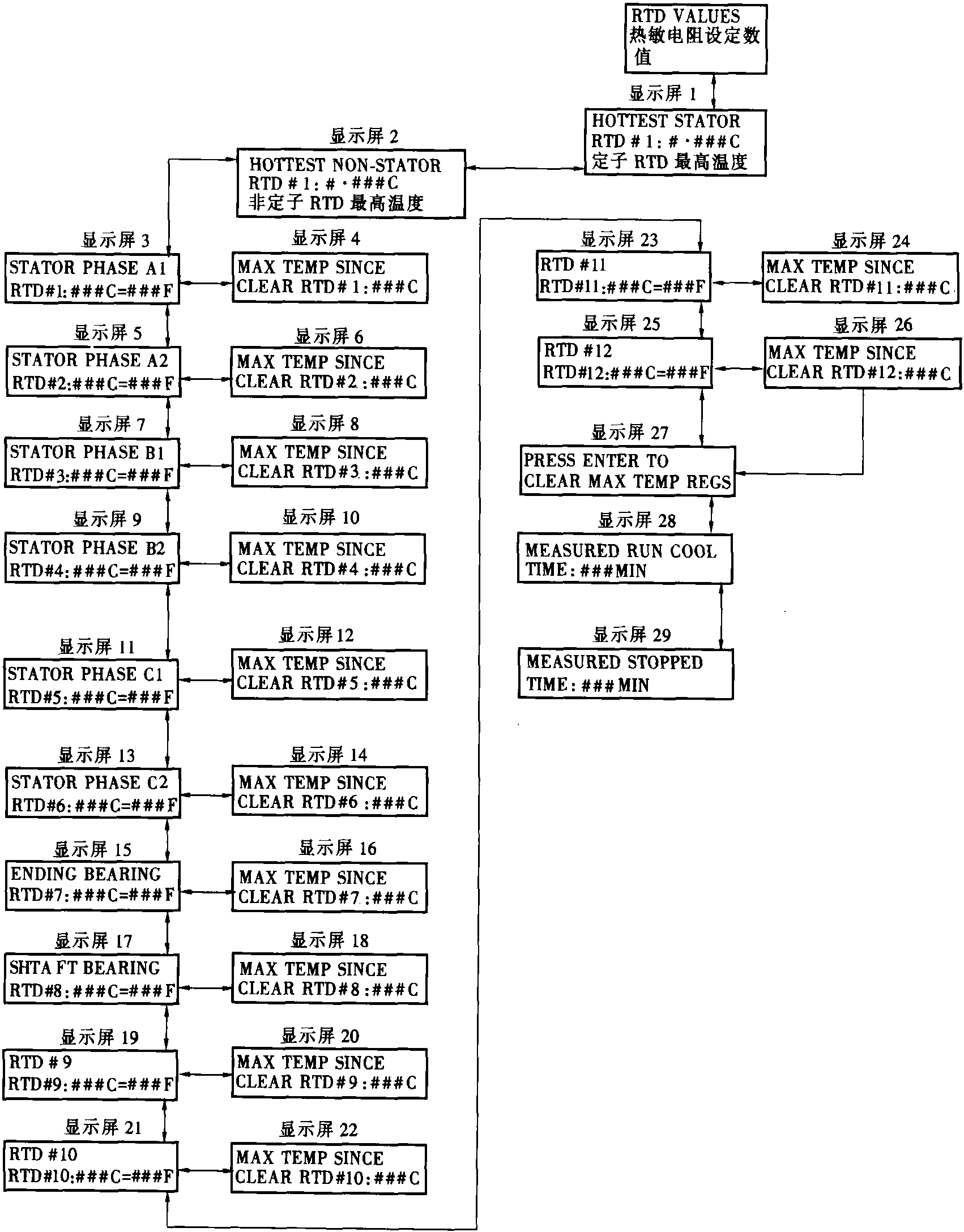

（2）MP2 RTD值

显示RTD数据，如图2-16-37所示（必须将RTD输入到MVC中）。

显示屏1:显示最高温度RTD（＃1-6取决于定子中使用的RTD的数量）。

显示屏（2:）显示温度最高的非定子RTD（＃7-12假定＃1-6用于定子）。

显示屏3:显示定子相A1的温度（摄氏度或华氏度）。

显示屏4:显示RTD＃1的最高温度（自上次清除热寄存器以来的记录）。

显示屏幕5-26:与显示屏幕3-4相同。

图2-16-36 MP1测量目录演示

显示屏27:允许用户在输入3位数密码后清除热寄存器。

显示屏28:以分钟为单位显示测得的冷却时间。

显示屏29:以分钟为单位显示停止测量的冷却时间。

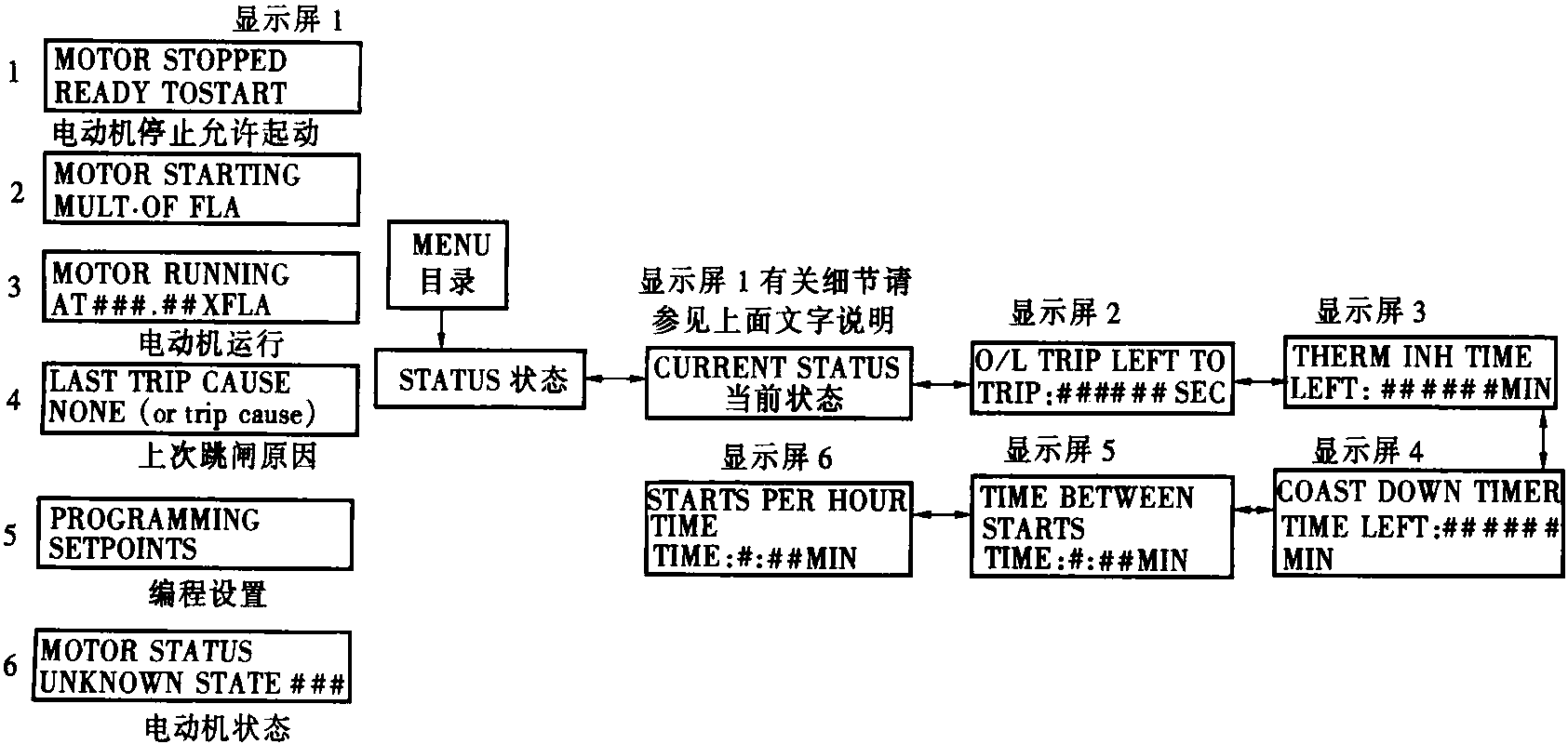

（3）MP3状态

显示MVC系列的当前状态，如图2-16-38所示。

显示屏1:的当前状态包括图2-16-38的1至6所示的状态。

在显示屏2:上剩余的过载跳闸时间。

显示器3:过热，以至于等待时间重新启动。

4:显示惯性停车计数器。

5:显示计数器开始间隔时间。

图2-16-37 MP2 RTD数值演示

每小时显示6:次启动。

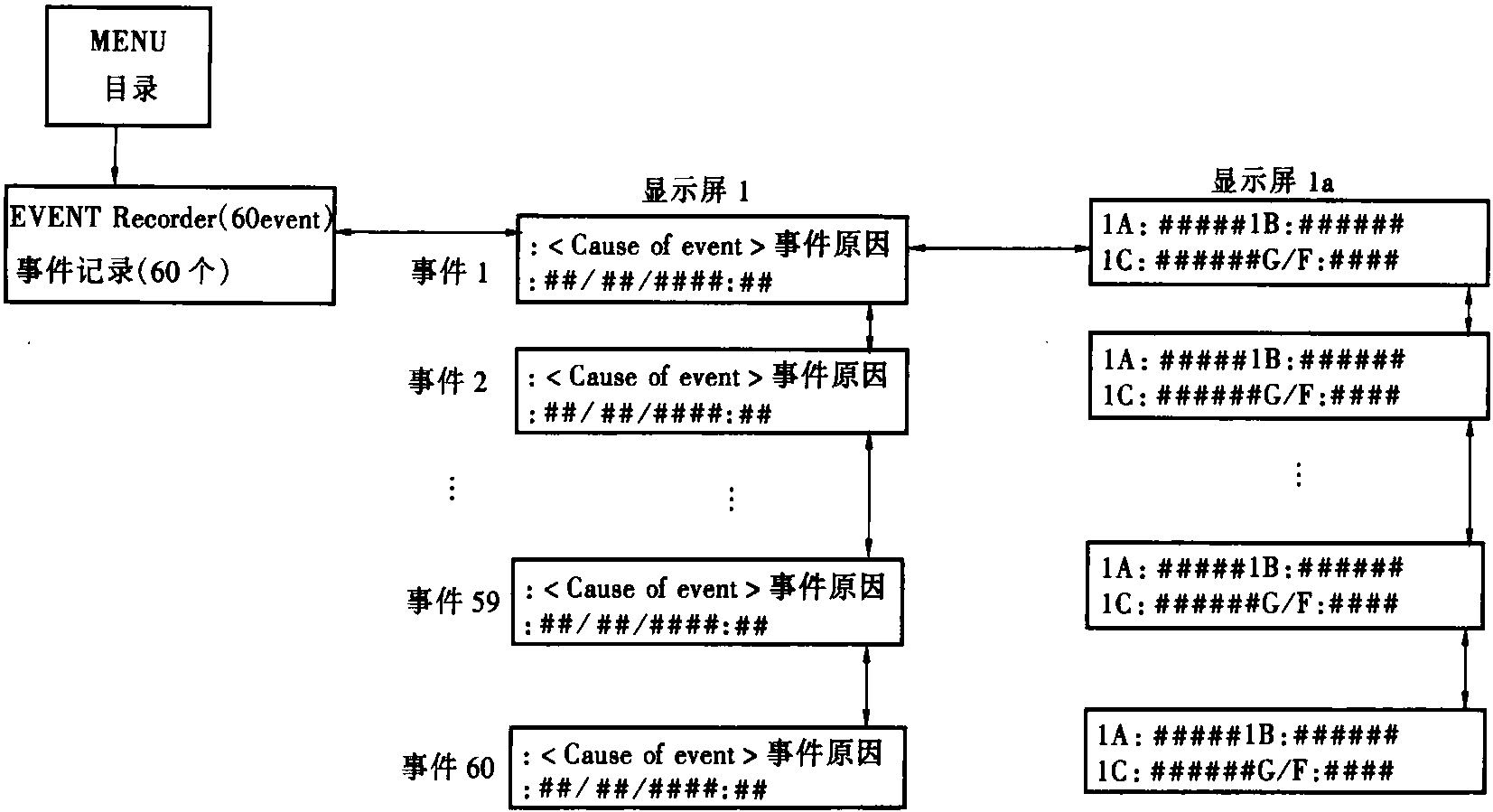

（4）MP4事件记录— 60个事件

如图2-16-39所示，它显示从过去到现在的时间顺序。

显示屏（1:）显示事件（例如，不平衡行程和事件日期和时间的同时记录）。

显示屏1a:显示A，B，C相电流和接地故障跳闸时间。

（5）MP5最后起作用了。

图2-16-38 MP3状态演示

图2-16-39 MP4事件日志— 60事件演示

显示有关最后一次旅行的信息，如图2-16-40所示。

显示1:显示最后一次旅行的原因。

显示屏2:显示跳闸期间的相电流。

显示器3:显示不平衡率和跳闸时的频率以及kW。

显示屏4:显示跳闸期间定子的最大RTD温度（必须安装RTD）。

显示屏5:显示出行时备注精子的最高RTD温度（必须安装RTD）。

（6）MP6统计数据

显示MVC Plus系列跳闸统计信息,见图2-16-41所示。

显示屏1: 累计总运行时间。

显示屏2: 清除总运行时间。

图2-16-40 MP5上次跳闸演示

显示屏3:从上次清除统计数据开始到目前总的跳闸次数和总的短路跳闸次数。

显示屏4:显示起动过载次数和上次清零后的运行过载跳闸次数。

显示屏5: 显示频率跳闸和不平衡跳闸。

显示屏6: 显示过流跳闸次数。

显示屏7: 显示定子和非定子RTD跳闸。

显示屏8: 显示接地故障高低限位跳闸。

显示屏9: 显示加速,跳闸次数。

显示屏10: 显示起动低于设定曲线跳闸次数。

显示屏11: 显示起动高于设定曲线跳闸次数。

显示屏12:显示I2T起动曲线跳闸次数。

显示屏13: 显示学习曲线跳闸次数。

显示屏14: 显示SCR短路跳闸次数。

显示屏15: 显示缺相跳闸次数。

显示屏16: 显示测速表加速跳闸。

显示屏17: 显示外部输入#1跳闸次数。

显示屏18: 显示外部输入#2跳闸次数。

显示屏19: 显示外部输入#3跳闸次数。

显示屏20: 显示外部输入#4跳闸次数。

显示屏21: 需要输入保密等级为2的密码清除统计数据。

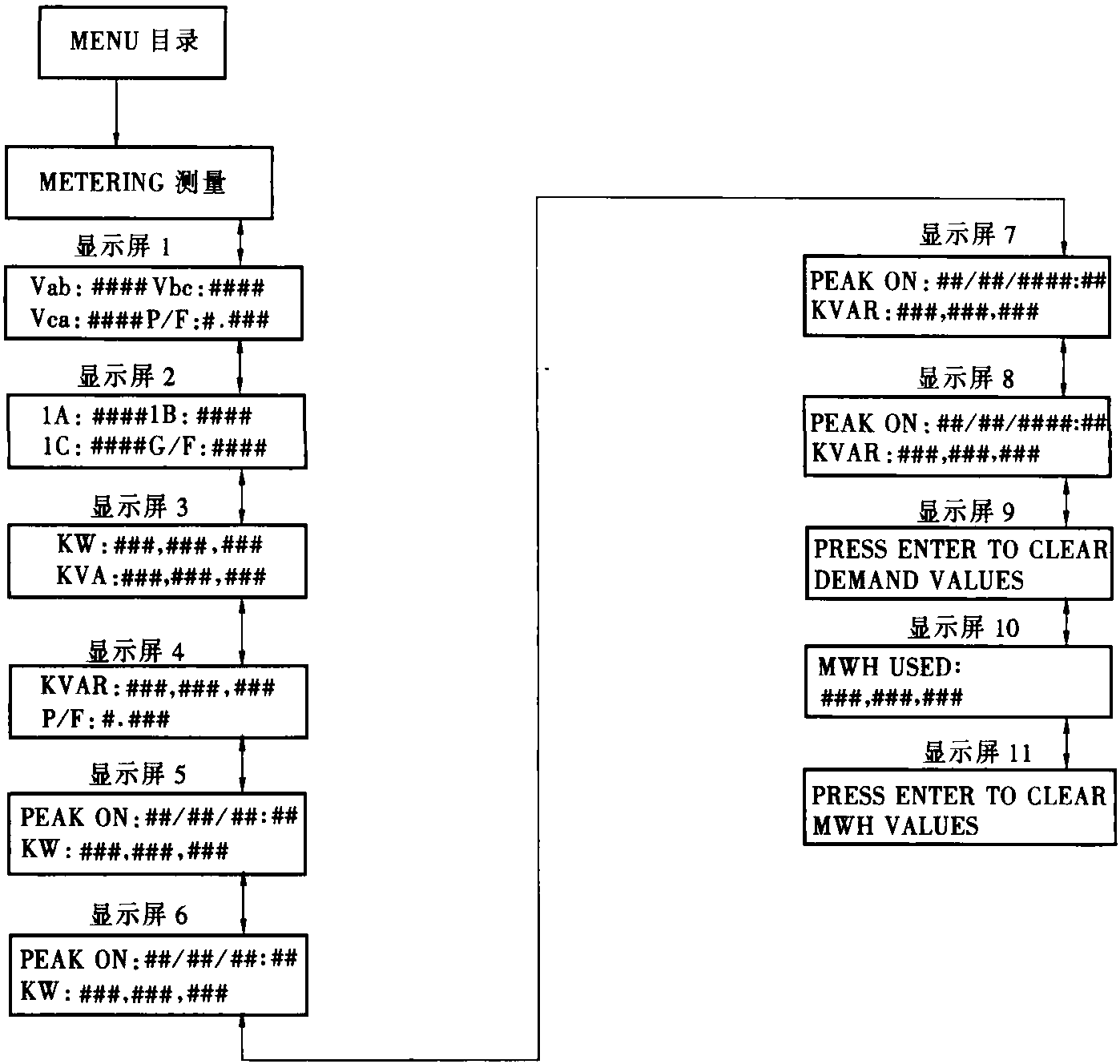

(七) MP7测量

显示MVC Plus系列电压检测统计数据,见图2-16-42所示。

显示屏1: 显示A,B,C相和功率因数。

显示屏2: 显示A,B,C相和接地故障电流。

显示屏3: 显示kW和kVA。

图2-16-41 MP6统计数据演示

显示屏4:显示kvar和功率因数。

显示屏5:显示历次起动的最高kW数值。

显示屏6:显示历次起动的最高kVA数值。

显示屏7:显示历次起动的最高kvar数值。

显示屏8:显示历次起动的最高安培数值。

显示屏9:清除最高统计数值。

显示屏10:显示每小时耗电MW数。

显示屏11:按Enter清除统计耗电MWh数。

图2-16-42 MP7测量演示
