顺序控制是电驱动的一个相对基本的电路，在实际应用中非常广泛，并且也是在电工的基础学习中必须掌握的电路。实际上，许多复杂的机床电路是由几个基本电路组成的，掌握这些基本电路可以使您更容易理解机床电路。
例如，车床具有主轴电机和冷却电机。在主轴电动机开始运行之前，首先启动冷却泵电动机以冷却主轴电动机。否则，主轴电机可能会过热，烧毁或跳闸。这应适用于序列控制。
该电气工程学院介绍了两个基本的顺序控制电路。一种是手动顺序开始，另一种是自动延迟顺序开始。
手动顺序启动
工作过程：按下冷却马达启动按钮SB2时，向交流接触器KM1线圈供电，并且KM1正常打开和关闭。 KM1的主触点闭合，冷却电机1通电并运行。释放按钮SB2时，交流接触器KM1正常打开并保持闭合状态（自锁），向KM1线圈供电，冷却电机1继续运行。
如果持续按下主轴电动机启动按钮SB3，则交流接触器KM2线圈将通电，KM2将正常打开和闭合，KM2的主触点将闭合，主轴电动机2将被供电并运行。
如果KM1线圈未通电，则KM1处于常开状态，因此KM1处于关闭状态；如果此时按下主轴电动机启动按钮SB3，则KM2不响应。
从上面的电路图中可以看出，为了实现顺序启动的目的，可以将配对接触器的常开断开串联，以实现顺序启动。如果工作过程需要多个电动机顺序启动，则可以将旧的起动器电动机接触器的常开状态串联连接。

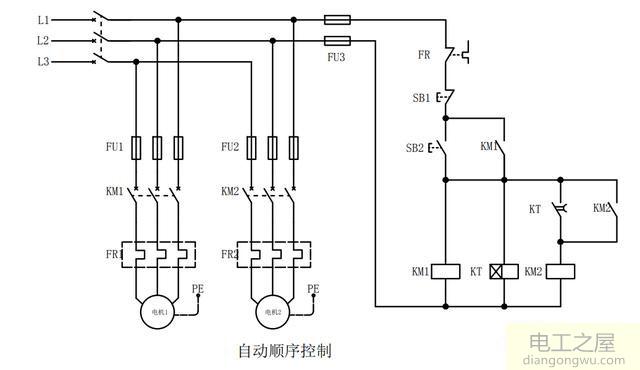

延迟开始序列
工作过程：按下冷却马达启动按钮SB2时，向交流接触器KM1线圈供电，为时间继电器线圈KT供电，KM1正常打开和关闭。 KM1的主触点闭合，冷却电机1通电并运行，同时还有一个时间继电器。线圈KT通电并开始计时。
松开SB2按钮时，交流接触器KM1正常打开并保持闭合状态（自锁），KM1线圈连续通电，时间继电器线圈KT通电，冷却电机1继续运行，并且时间继电器线圈KT继续计数。
时间继电器达到设定时间后，时间继电器通电，闭合触点KT接通，交流接触器KM2线圈通电，KM2正常断开和闭合，而KM2主触点闭合。主轴电动机电动机2已通电并正在运行。
从上面的示意图中可以看出，该电路可以实现自动顺序启动，这是因为串联时间继电器正常通电和延迟才能达到自动顺序启动的目的。
可以依次启动上述两种方法，可以根据需要选择。第一种方法需要较少的设备，但需要人工干预。第二种方法可以实现自动启动，更加方便。
