三相电动机远程控制电路图和反馈信号图

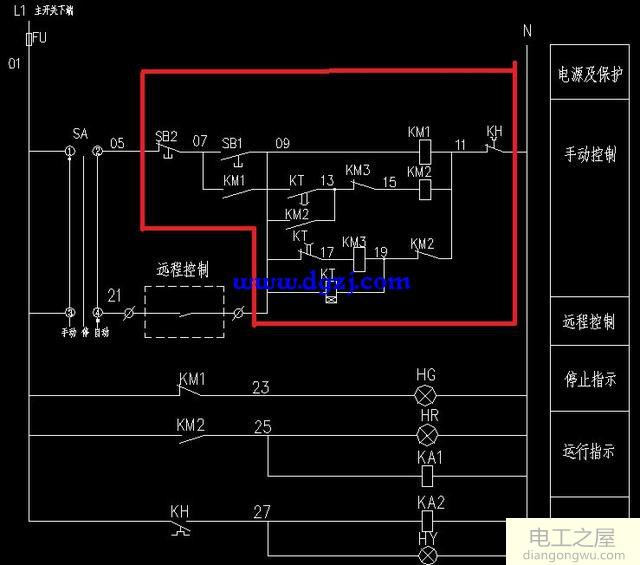

(1)星形三角形从下图中的红色框中开始。
(2)本地和远程切换
使用开关进行的开关SB1,SB2是设置在控制箱门板上的按钮,并且由外部设备提供远程控制以提供打开和关闭信号。
(3)起始位置,停止按钮
SB2是停止按钮,SB1是开始按钮。

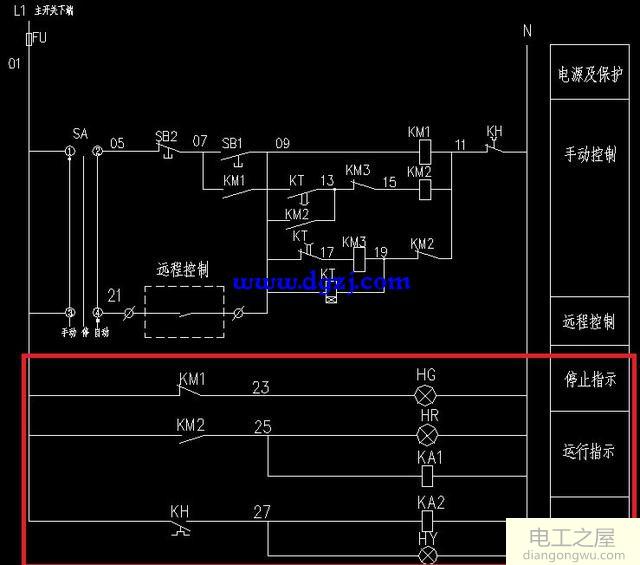

(4)运行,停止,显示错误
使用相应的接触器,热继电器和辅助触点打开指示灯
注意:此处使用中间继电器的原因是接触器或热继电器的辅助触点可能不够。使用继电器增加要使用的触点数量。
示例:热继电器KH的NO触点为NO且NC触点为NO。再次查看图片,如果灯具有NO触点,但错误反馈信号需要另一个NO触点,那么这还不够,此时可以使用继电器来解决此问题。

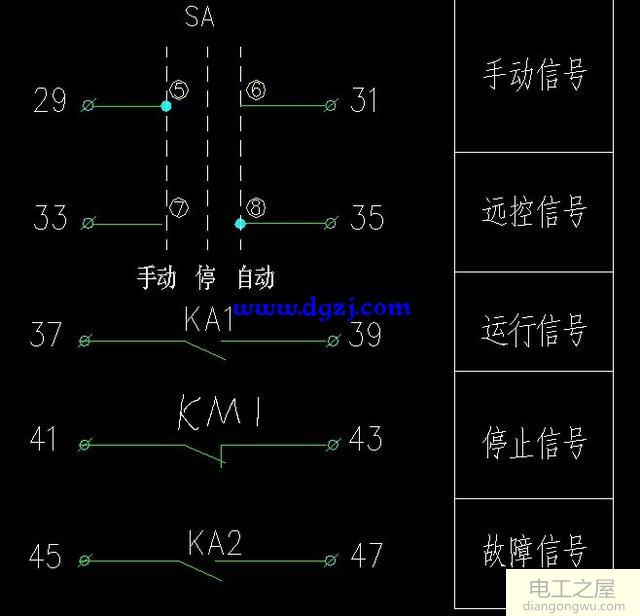

(5)反馈信号包括运行,停止,错误和本地远程信号。
用于远程监视,用于检查风扇是停止还是发生故障,无论是本地控制还是远程控制。
为什么要连接KM2以启动星三角,实际上开始完成转角工作,并且断开连接后KM1实际上停止。
(6)远程启动(从1开始,从0停止)
这是我从数学和传记中学到的知识。 1已连接,0已断开。
远程启动:当从远处发出1,0信号并且连接了电动机时,如果连接断开,电动机将运行并停止。
