在上一篇文章之后,我将讨论步进驱动器的结构和操作原理。为什么我必须继续说话?因为许多自动化书籍和资源都没有详述!它只是过去了,因此,我尝试对其进行清晰详细的解释,以使每个人都可以轻松理解,该自动化设备位于沿海地区,北京,武汉,湖北,广东,深圳,这里有很多培训学校。据我了解,四川似乎有一家,但是由于他们只是培训过PLC的设计和维护,所以我们又重新开始了业务。 1.步进电机控制系统:让我们看一下下图,如图1所示。
左侧的PLC控制器向我们的步进驱动器提供脉冲信号,脉冲数,脉冲的频率和方向信号。步进驱动器输入后,将由环形除法器和细分进行处理。放大器会放大信号,如在介绍PLC时提到的那样,PLC输出的脉冲信号相对较小,因此在驱动步进电机之前必须先由步进驱动器将其放大。该步进电机不能直接连接至无法驱动的直流电源,例如24V,48V。我将向您展示分解后的对象,如图2所示。

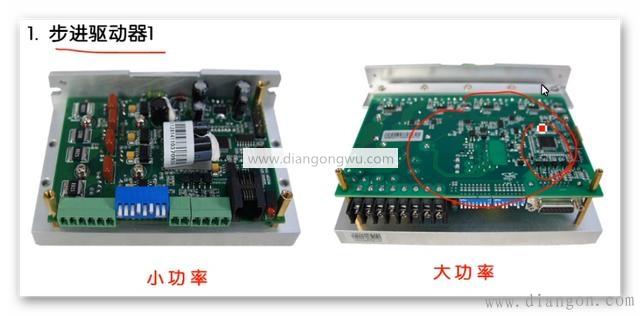

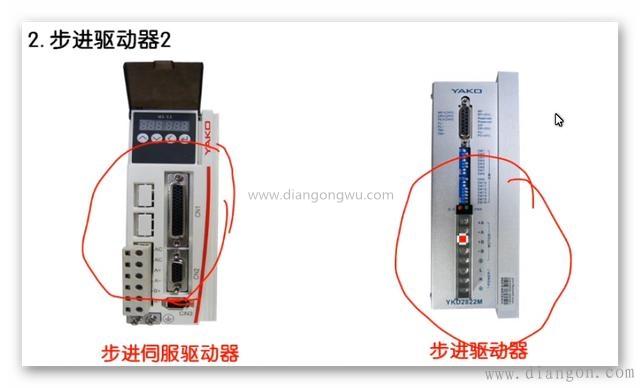

内部电路板,左为低功率,右为高功率,智能。我有一个CPU,因为我需要一个编码器来进行闭环控制。脉冲连接这是来自编码器的信号。看一下形状。这是因为市场上许多设备的形状相似且容易混淆,因此您需要弄清楚它,如图3所示。

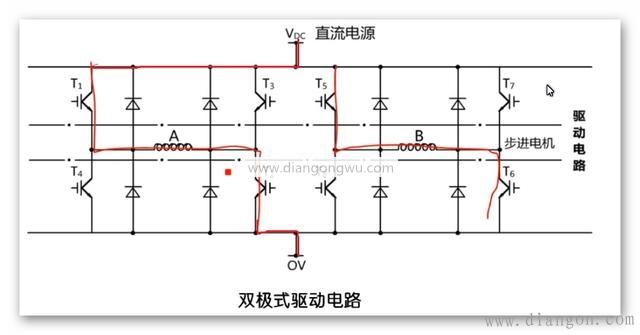

该图是功率放大器的工作原理图,该伺服步进驱动器传导T1,T2传导普通IGBT。现在,我使用更多这种IGBT和直流电源的直流阳极。电源流到T1,流过A线圈,流到T2,然后流到0V。这是由直流电给定的。它立即产生磁场。拉动转子使其旋转一定角度。当线圈通电时,下一步将向B线圈通电,但是有许多步进电机与A线圈和B线圈同时通电,并且细分时给定的电流会有所不同。例如,A线圈中的电流为4单位,B线圈中的电流为0单位,如果从A线圈中的电流减去3单位,则B线圈中的电流为1单位。这是它的细分。这意味着我要同时供电。使用该步进驱动器来控制电流的大小,以达到步进的目的,A线圈通电后,B线圈通电,完成反向通电,如下图,图5所示。

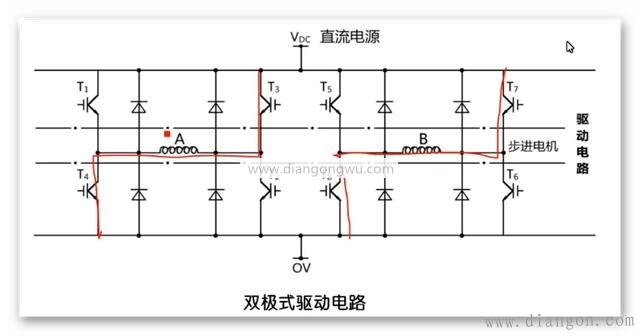

这是反向通电。当没有分段时,将完成此操作。让我们看一下下图,如图6所示。

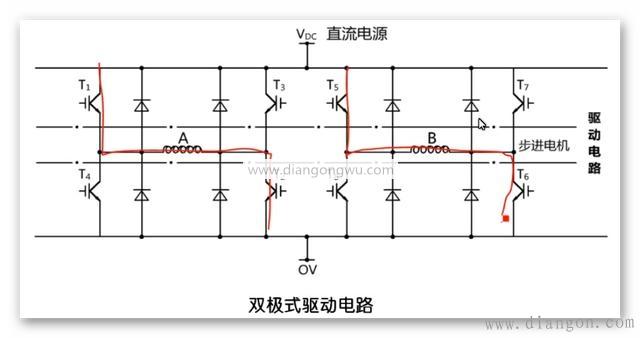

分割后,向线圈A供电,在供电后向线圈B供电。由于当前速率不同,因此已经达到了分割的目的。它是独立完成的,因此您不必担心,但是您需要使用细分开关来设置细分。设定后,A线圈先加电还是B线圈先加电都没关系。注意功率百分比。当自动形成时,每个人都只需要关心脉冲的频率和数量。使用PLC设置参数位置时,需要设置这些参数。后续工作由步进驱动程序自动完成,但是您需要了解其原理。
