确定电动机是星形连接还是三角形连接相对简单，通常可以通过观察来确认。

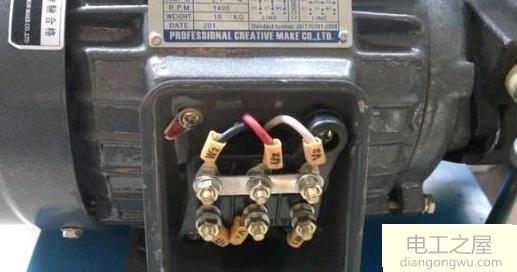

如上图左侧所示，将短路棒连接到一侧的3个端子上是星形连接。电机如上图右侧所示。
但是判断电动机的6个连接器端会比较麻烦。这是一般的方法：
1.将万用表调整到蜂鸣器位置，并测量电动机的6个连接器。两个连接的连接器组成一个组，可以分为3组。这些是三相电动机的三个绕组。
2.然后将三个绕组分别定义为U1'，U2'，V1'，V2'，W1'，W2'，并联连接U1'，V1'，W1'，并连接U2'，V2' 。W2′并联连接。

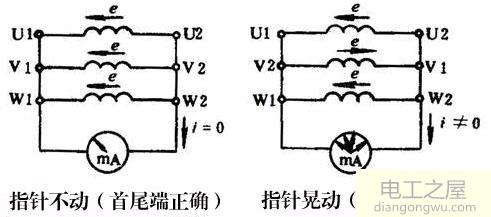

3.将万用表调节到毫安（mA）位置，并将两条测试线分别连接到U1'，V1'和W1'的并联端子以及U2'，V2'和W2'的并联端子。
4.请勿将电动机转子旋转得太快，而应以正常的起动速度旋转它。
5.然后观察万用表的指针。如果指针不移动，则绕组定义是正确的，因为在三相电动机的绕组中，适当的转子残余感应电动势的总和就足够了。是零。
6.如果万用表的指针移动，则表示其中一个绕组的头部和末端有误。必须逐个更换绕组接头并进行测试，直到万用表的指针不动为止。
以上方法应该是本领域中最方便的方法。您必须有一个万用表。

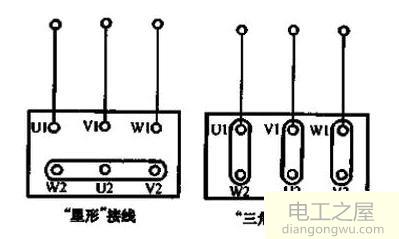

上图是电动机的星形连接。
上图是电动机的三角形连接。
