用于电动机寿命测试的脉冲电动机的顺序控制电路图
在电动机寿命测试中使用的脉动电动机开关组的定时控制电路如图4所示。脉动电动机开关组控制微型DC伺服电动机SM运行1分钟，休息3分钟，然后反转1分钟，休息3分钟，然后依次循环。

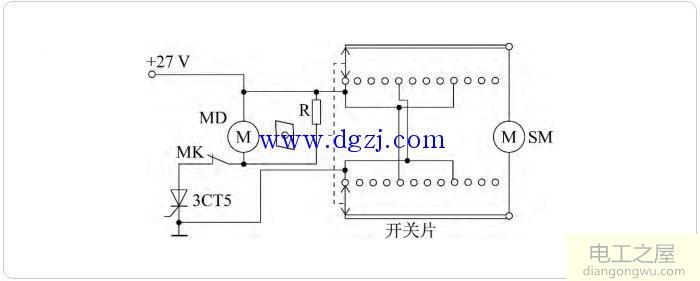

图片说明：用于电机寿命测试的时序控制电路
晶闸管3CT5连接到27V直流电源，该电源与脉冲电动机螺线管线圈和常闭触点MK串联。当1分钟脉冲的定时触发晶闸管导通时，脉动电动机导通并进一步前进一级，开关片改变一位。同时，MK导通，晶闸管正极的电源被切断，传导被终止，脉冲电动机被断电并复位，等待下一个时钟脉冲。这样，晶闸管每分钟导通一次，电动机额外驱动开关片，每分钟改变1次跳动。通过开关芯片的布线控制测试的微型直流伺服电机，它可以运行1分钟，休息3分钟，然后反转工作1分钟，休息3分钟，依此类推。
可以看出，脉动电动机开关组可以很容易地实现类似于伺服电动机寿命测试的定时控制，并且脉动电动机开关组只需要一组即可。该方法仅描述一种控制原理。在实际应用中，开关片用于打开和关闭直流电动机，因此脉动电动机的触点容易产生电弧，并且容量受到限制，因此只能在其使用寿命内使用。对微型直流伺服电机进行测试，应将更多层开关片并联连接，并且触点也应与电阻电容吸收电路并联连接。
