在进入正题之前，我们先了解一下什么是双电容单相电机。因为单相电容电机的一次绕组和二次绕组同时投入运行，实际上看起来属于两相电机，所以它的功率可以设计得更大，从几十瓦到几百瓦，甚至几千瓦。

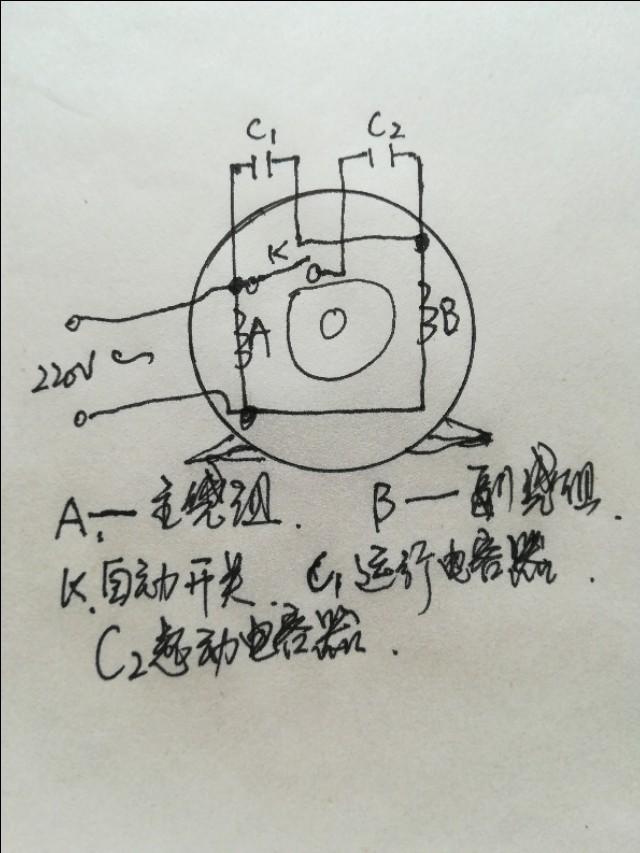

并且由于电容器要经常投入运行，所以在选择电容器时，主要是根据运行性能来考虑。一般由电容器运行的单相电机的电容不能设计得很大，使其起动性能较差。为了获得更大的起动转矩和更好的运行性能，在电容式单相电动机上增加了一套起动装置和一个容量更大的电容器。启动时接通电路，启动后自动切断，而运行电容仍接通电路。我们称这种电机为双电容单相电机。其电气原理图如下：

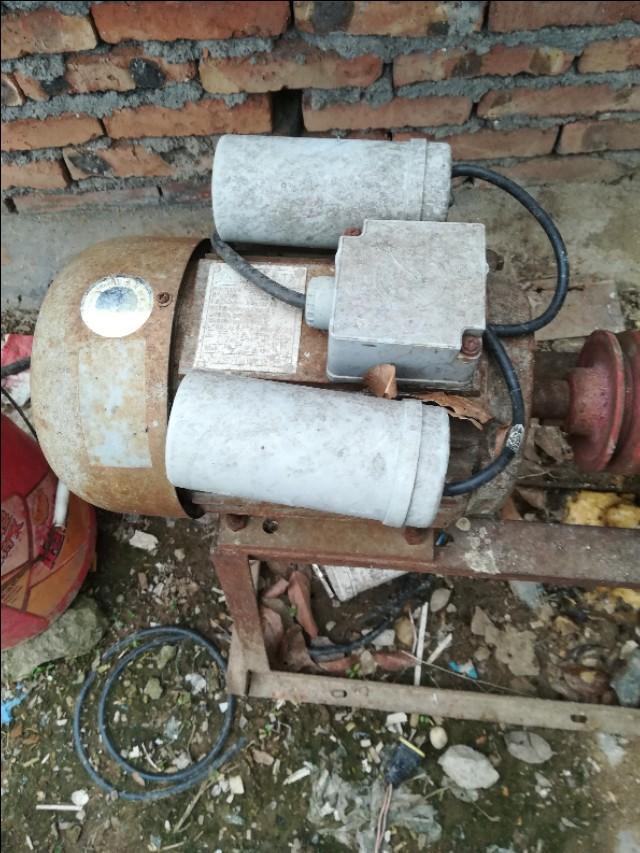

这种电机虽然使用了电容器和自动装置，增加了成本，但性能良好，应用广泛。

好了，说了这么多，还是回到正题吧。如果未维修的电机电容器损坏，只需根据电容器铭牌上的值，更换相同型号和容量的新电容器。

现在我来描述一下电机绕组改变或重绕后，或者电容断了，电容不清楚后，如何选择电容的大小和简单的估算方法。我一般根据两个经验公式来找电容。

1，C=8l，(微细加工)

公式中，l一一表示起动绕组的额定电流，l=JS，(:' A)。

其中j代表起动绕组导线一一对应的电流密度，一般取5.117 A/mm2。s代表起始绕组导体的横截面积，单位为平方毫米。

从上式可以看出，只要知道起始绕组导线的截面积，就可以计算出电容器的大小。我们知道漆包铜线在重绕线圈时的直翘。然后根据直径计算横截面积。

第二，c=120，000升/2全氟辛烷磺酸(微制造)

公式中，p一一代表电机极数，f一一代表频率，丨和u分别代表电机铭牌上的额定电流和额定电压，cos代表电源困难的次数。

根据上面的公式，只要知道功率因数和电机的极数，就可以求出电容的大小。

获得电容器的容量。由于电容器会长期在电路上运行，不宜选用电解电容器，应选用其他密封电容器，其耐压的选择要求u(22.3)U伏。

那么，起动电容的大小选择从经验上告诉我们，起动电容等于工作电容的1.5倍至2.5倍，即C=(1.52.5)C(微法)。

其耐压可选择大于或等于电机额定电压的1.42倍。由于启动电容器工作时间短，可以选择电解电容器。

虽然以上是经验估算法，存在一定误差，但在调试中，只要掌握电容运行电机带负载时，启动绕组电流随负载增加而略有减小，运行绕组电流随负载增加的原理，还是可以得到满意的结果。
