最全电工实用口诀及经验公式实例(电工有哪些必须基础知识)

发布时间:2022-11-14 17:19

电工常用计算公式

计算所有关于电流,电压,电阻,功率的计算公式

1.串联电路的电流和电压有如下规律:(例如R1和R2串联)

电流:I=I1=I2(串联电路各部分电流相等)

电压:U=U1 U2(总电压等于所有电压之和)

阻力:R=R1R2(总阻力等于所有阻力之和)。如果n个电阻相同的电阻串联,则R total=nR。

2.并联电路的电流和电压有如下规律:(例如R1和R2并联)

电流:I=I1 I2(主电流等于支路电流之和)

电压:U=U1=U2(主电压等于各支路电压)

电阻:(总电阻的倒数等于各并联电阻的倒数之和)或者如果并联n个阻值相同的电阻,则有R total=R。

注意:并联电路的总电阻比任何一个支路电阻都小。电功计算公式:W=UIt(式中单位W焦(J);U伏(V);I安(A);t秒)

5.使用W=UIt计算电功率时,请注意:

公式中W、U、I、T在同一回路中;计算时应统一单位;已知第四个量可以由任意三个量得到。

6.下面的公式也可以用来计算电功率:(1)常用的电功率公式有:W=I2Rt,W=U2Rt,W=Pt等。(2)1kW h=1000 w3600s=3.6106j;所以,答案是:W=UIT;3.6106.

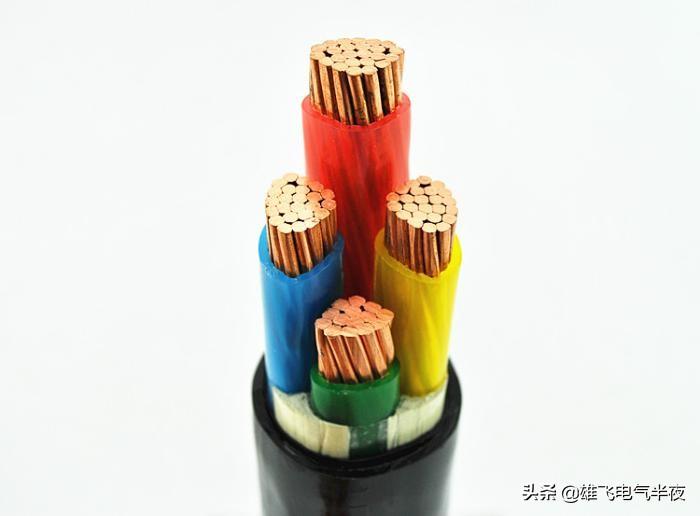

96609ce27c7441bc9ca64ce11cf2d9e0~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668578748&x-signature=2ez26E0zbzaiWvIdmQZcoWEkWZM%3D

[电子分部]

1电流强度:I=q电量/t

2: R=L/S

欧姆定律:I=U/R

4焦耳定律:

电压=电流*电阻表示U=RI。

电阻=电压/电流,即R=U/I

功率=电流*电压,即P=IU

电能=电功率*时间,即W=Pt

符号的意义及其单位

u:电压,v;

r:阻力,

I:电流,a;

功率,w

w:电能,j

时间,秒

(1) q=i2rt通用公式)

Q=UIT=PT=UQ电量=U2T/R(纯电阻公式)

5系列电路:

我=I1=I2

U=U1+U2

R=R1+R2

(4) U1/U2=R1/R2(分压公式)

P1/P2=R1/R2

6并联电路:

I=I1+I2

U=U1=U2

1/R=1/R1+1/R2 [ R=R1R2/(R1+R2)]

(4) i1/I2=R2/R1(分流公式)

P1/P2=R2/R1

7定值电阻:

I1/I2=U1/U2

P1/P2=I12/I22

P1/P2=U12/U22

8电力:

(1) w=uit=pt=uq(通用公式)

W=I 2RT=U 2T/R(纯阻力公式)

895add1e87a84f8b9e3262dc4e6cca84~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668578748&x-signature=m5RpeuPemRQs4K%2F5tJmshvRTQiI%3D

9电力:

(1) p=w/t=ui(通用公式)

P=I2 R=U 2/R(纯电阻公式)

所谓分压公式,就是计算每个串联电阻如何分压总电压,分压多少的公式。电压多少是这样计算的:总电阻的百分比就是分压的百分比。公式为:U=(R/R合计)U源如5欧姆、10欧姆电阻串联在10V电路中间,5欧姆占5+10=15欧姆总电阻的1/3,所以它的分压也是1/3,即10/3伏。当电流表与其连接的电阻连接时,分压电路具有分压作用。此时使用外接(电流表的内阻一般小于一欧姆,但如果连接的电阻只有几欧姆,则可以忽略电流表的分压作用,可以使用内部电流I、电压V、电阻R、功率W、频率F。

W=乘以r的平方。

V=IR

W=的平方除以r

电压(V)、电阻R(欧姆)、电流强度I(安培)和功率N(瓦特)之间的关系为:

V=IR,N=IV=I*I*R,

或者可以转化为:I=V/R,I=N/V等。但是,必须指出的是,以上都是从DC(更准确地说,DC稳态)电路推导出来的!其他情况不适用。比如交流电路要补充修正,找出电压、电阻、电流、功率的换算关系。

电流=I,电压=U,电阻=R,功率=P。

U=IR,I=U/R,R=U/I,

P=UI,I=P/U,U=P/I

P=U2/R,R=U2/P

我只记得这些。不知道还有没有。

而P=I2R P=IU R=U/I最好用这两个;例如电动机的电能,转换成热能和机械能。电流

符号: I

符号:安培(安培)

单位:个

公式:电流=电压/电阻I=u/r

单位转换:1MA(兆安培)=1000kA(千安培)=100000a(安培)

1A(安培)=1000mA(毫安)=100000 A(微安)单相电阻电功率计算公式=电压U*电流I

单相电机电功率计算公式=电压U*电流I*功率因数COS

三相电阻电功率计算公式=1.732*线电压U*线电流I(星形连接)

=3*相电压U*相电流I(角度连接)

三相电机电功率计算公式=1.732*线电压U*线电流I*功率因数COS(星形电流=I,电压=U,电阻

U=IR,I=U/R,R=U/I,

P=UI,I=P/U,U=P/I

P=U2/R,R=U2/P

我只记得这些。不知道还有没有。

而P=I2R 串联电路P(电功率)u(电压)I(电流)w(电功率)r(电阻)t(时间)

电流处处相等I1=I2=I

总电压等于每个电器两端电压之和,U=U1 U2

总阻力等于所有阻力的总和,R=R1R2

U1:U2=R1:R2

总电功率等于所有电功率的总和W=W1 W2

W1:W2=R1:R2=U1:U2

P1:P2=R1:R2=U1:U2

总功率等于所有功率的总和,P=P1P2

并联电路

总电流等于各处电流之和。I=I1 I2

电压处处相等U1=U1=U

总电阻等于每个电阻的乘积除以每个电阻的总和R=r1r 2(R1R2)

总电功率等于所有电功率的总和W=W1 W2

I1:I2=R2:R1

W1:W2=I1:I2=R2:R1

P1:P2=R2:R1=I1:I2

总功率等于所有功率的总和,P=P1P2

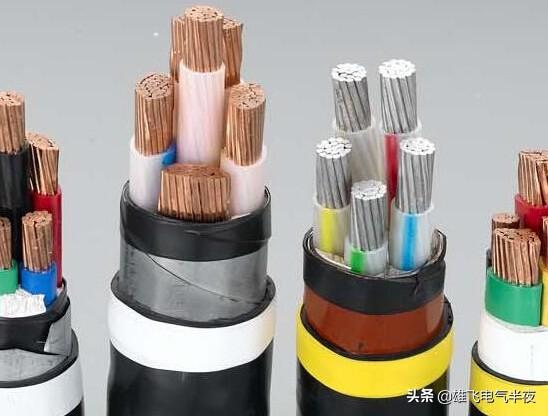

f0d2e209411948268952b26ead6a9760~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668578748&x-signature=hdbL4nXpFTV1rBCWPsFn7dtiA0g%3D

(3)同一电器的电功率

额定功率与实际功率之比等于额定电压与实际电压之比的平方Pe/Ps=(Ue/Us)。

2.相关电路公式

(1)电阻r

电阻等于材料密度乘以(长度除以横截面积)R=密度 (Ls)

电阻等于电压除以电流R=ui。

电阻等于电压的平方除以电功率R=UUp。

电功率W

功率等于电流乘以电压乘以时间W=UIT(一般公式)

电功率等于电功率乘以时间W=PT。

电功等于电荷乘以电压W=QT。

电等于电流的平方乘以电阻乘以时间W=IIRT(纯电阻电路)

电量等于电压的平方除以电阻再乘以时间W=U?u \rT(同上)

(3)电力P

电功率等于电压乘以电流P=UI

电功率等于电流的平方乘以电阻P=IIR(纯电阻电路)

电功率等于电压的平方除以电阻P=UUR(同上)

电功率等于电功率除以时间P=W: T。

电热Q

电加热等于电流的平方乘以电阻乘以时间Q=IIRt(一般公式)

电加热等于电流乘以电压乘以时间Q=UIT=W(纯电阻电路功率=1.732*额定电压*电流是三相电路中星形连接的纯电阻负载功率计算公式。

功率=额定电压*电流是单相电路中纯阻性负载功率的计算公式。

P=1.732(380ICOS)是三相电路星形连接的感性负载功率计算公式。

单相电阻电功率计算公式=电压U*电流I

单相电功率计算公式=电压U*电流I*功率因数COS

三相电阻电功率计算公式=1.732*线电压U*线电流I(星形连接)

=3*相电压U*相电流I(角度连接)

三相电机电功率计算公式=1.732*线电压U*线电流I*功率因数COS (star

连接)

=3*相电压U*相电流I*功率因数COS(角度连接)

在三相交流电路中,星形接法和角形接法两种功率计算公式可以互换使用,但必须区分相电压、线电压、相电流和线电流。电功率计算公式:

在纯DC电路中:P=UI P=I2R P=U2/R其中:P -电功率(w),U -电压(v),

I -电流(a),R -电阻()。

在单相交流电路中:P=UIcos,其中:cos -功率因数,如白炽灯、电炉、电烙铁等。可以看作是

阻性负载,其cos =1为P=UI

u、I相电压和电流分别为。

W=的平方除以r

电压:用U表示,单位伏特;

电流:I,单位安培;

功率:用P表示,单位为瓦特;

电流=功率/电压——i=p/u。

2efc0c5920ee466ea8fa113e98083ba3~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668578748&x-signature=Cw5I7fQA%2FuTMnltSfSjeYZFNZxk%3D

功率==电压乘以电流

功率=电压的平方除以电阻

功率=电阻乘以电流的平方。

电压==电阻乘以电流

电流==功率除以电压

电流==电压除以电阻

电阻==电压除以电流

I=P/V

P=IxV

1.利用低压配电盘上的三个有功功率表、电流互感器、电压表和电流表计算一段时间内的平均有功功率、有功功率、无功功率和功率因数。

(1)利用三相有功功率表和电流互感器计算有功功率。

c05ce16fcf224f2286d5d40c94ec3200~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668578748&x-signature=HUNzT1ndR64LODLt19a0LnuQxTY%3D

N——型测量电度表表盘的转数

(3)无功功率可以通过计算有功功率和视在功率来计算。

f723cb761fd84f55903b0ebfd8619e67~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668578748&x-signature=1YBZDBofZKysGkT3T5zw9G3Rct0%3D

(4)根据有功功率和当前功率,可以计算出功率因数。

ec6fa69d29a34938a98c217ca66fd317~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668578748&x-signature=8Mgr7qY8c5jrpXxCPvO8fV48EKE%3D

例1一个单元配电盘配有一个500 rpm//kWh的瓦特小时计和三个100/5的电流互感器。电压表指示400V,电流表指示22A。在三相电压电流平衡稳定的情况下,试验电能表的盘面转数为60S,共五转。什么是有功功率、电流功率、无功功率、功率因数?

【解法】将数值代入公式(1)得到有功功率P=12 kW。

将数值代入公式(2);视在功率S=15kVA

将有功功率和视在功率代入公式(3),得到无功功率Q=8l kVar。

将有功功率和当前功率代入公式(4),得到功率因数cos=0.8。

二、用秒表现场检验电能表误差的方法

(1)首先选择圆盘的转数,根据下面的公式计算电能表N转以内的标准时间。

937c65476cc7477eba18d9e2d1eb584a~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668578748&x-signature=V4bp3W%2F48aFPM0ER%2F8Ri8Y1KGwc%3D

N——型选定转数

P——实际功率kW

K——电能表常数(即每千瓦小时转数)

CT——电流互感器的交流变比

(2)显示实际测试时间(s)。电度表误差

e748071420cd47bea57159b663fffab1~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668578748&x-signature=hq1INXV6ZXG9CXG0B56ObqbCZjo%3D

T——N型转向标准时间s

T——用秒表实际测试N圈的时间

注意:如果计算出的数字是正数,则由仪表决定;负数很慢。

【例】某用户有一个750转/分的电度表,配有150/5的电流互感器,接10kW负载。实地测试的60s盘已经转了5圈。电能表的误差是多少?

(解法)(1)首先求电度表转五次时的标准秒,由公式(1)得到T=72s。

根据公式(2),电能表误差为20%,快了20%。

三。配电变压器高低压熔断器的选择方法

(a)首先计算变压器高低压侧的额定电流

70504f9969f5404ea311f8c7ade74941~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668578748&x-signature=1h7EjF0tIhM1kH7nlZyUJu6yInk%3D

S——型变压器容量kVA

U——千伏电压

(2)高压熔断器=IX (1.5 ~ 2.5) (2)

(3)低压熔断器=低压额定电流(I) (3)

(例)有一台50kVA变压器,高压侧额定电压10kV,低压侧额定电压0.4kV。高低压额定电流是多少?高压侧应选择多少A保险丝?低压侧应选择多少A保险丝?

(解法)将数值代入公式(1)得到高压电流I=2.8 A。

将该值代入公式(L)得到低压电流I=72A。

高压熔断器=2.8x (1.5 ~ 2.5)=4.2 ~ 7a。可以选择五安保险丝。

低压额定电流为72A,可选用80A的保险丝。

4.选择架空线铝绞线截面的简单公式。

(1)首先计算荷载力矩m=kw.km

(2)选用铝导线时,可按每千瓦公里4mm2估算,即;导线截面s=m 4mm2

【例】一台机组在距离配电变压器800m处压一台10kW电机。应该选择什么截面的绞合线?

(解法)先把m转换成km,即800m=0.8km

计算负载力矩m=10x 0.8=8kwkm。

将数值代入公式(2)得到导体截面。

s=84=32 m2,应选用35mm2铝绞线。

5.电缆坑与电杆距离及电缆长度的计算公式

(a)电缆坑与电杆之间距离的计算公式为L=H. CTGA (m)

键入h——电杆高度(地面上的电杆和电缆悬挂点之间的高度)

A——拉线与电杆的夹角(技术规程规定拉线与电杆的夹角一般为45,地形限制时可采用30或60)

注:CTG45=1 CTG30=1.732c TG60=0.577

(2)楔形线夹绑扎上手柄和uT形线夹绑扎下手柄时电缆长度的计算公式:

L=h/sina 10。绑定长度为——。撑杆露出地面的长度。

h——型电杆高度(地面电杆和电缆悬挂点之间的高度)m

A——电缆和电杆之间的角度

注:sin 45 \\=0.707,sin 30 \\=0.5,sin 60 \\=0.866。
