正反转限位指示灯(带限位开关的正反转控制电路图)

文章来源：创始人人气：1 发布时间：2022-11-14 17:19 【 S M L】

限位控制电路使用位置开关(行程开关、接近开关)来检测移动部件的位置，并向电路发出指令以停止或反转电机。

e9d15b3c80d848f7980e065480e0075c~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668579022&x-signature=6fcBCr6mNahhQSmJaokC00lx66A%3D

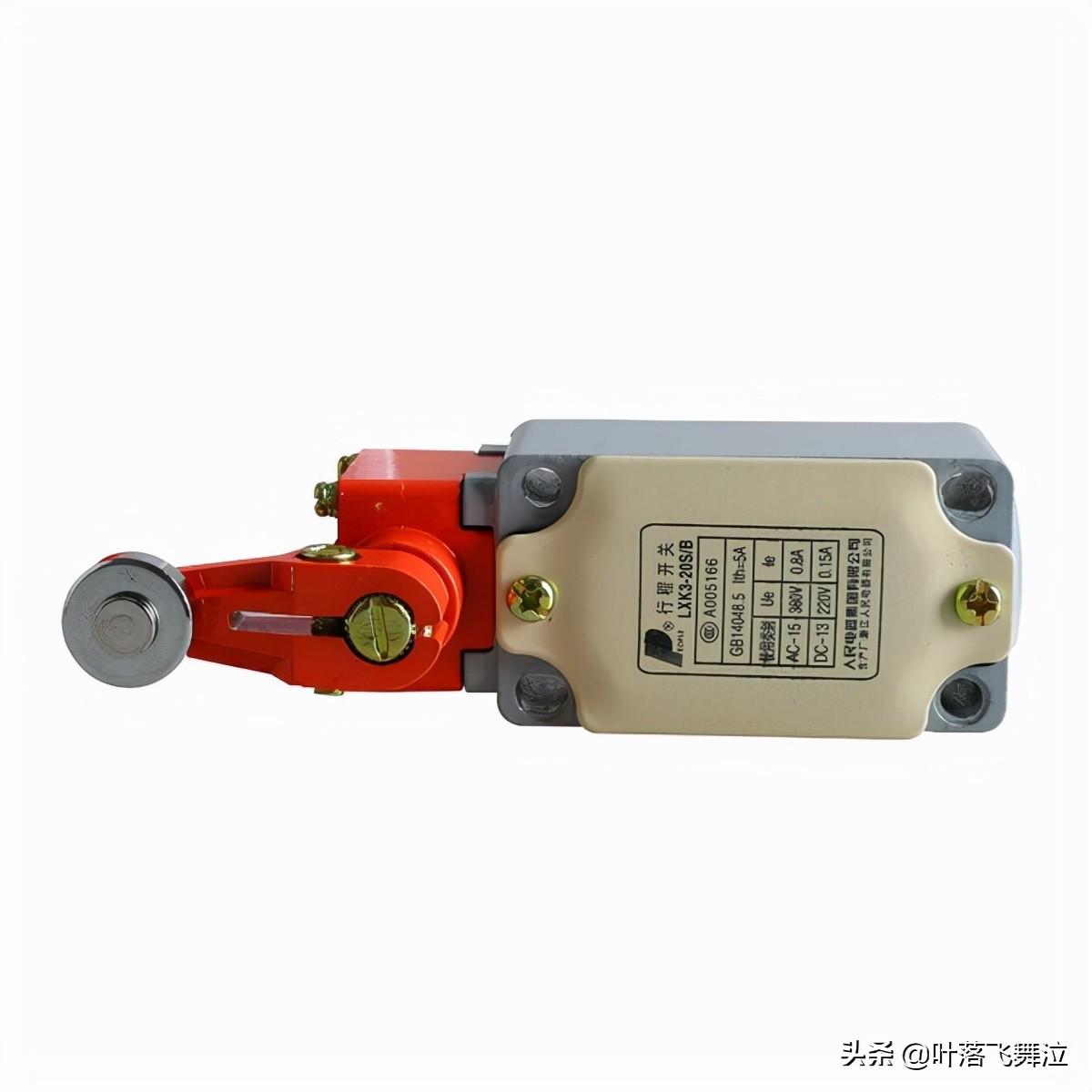

行程开关可分为自动复位和非自动复位。按钮和单轮旋转行程开关可以自行复位。旋转式双轮行程开关不能自行复位。

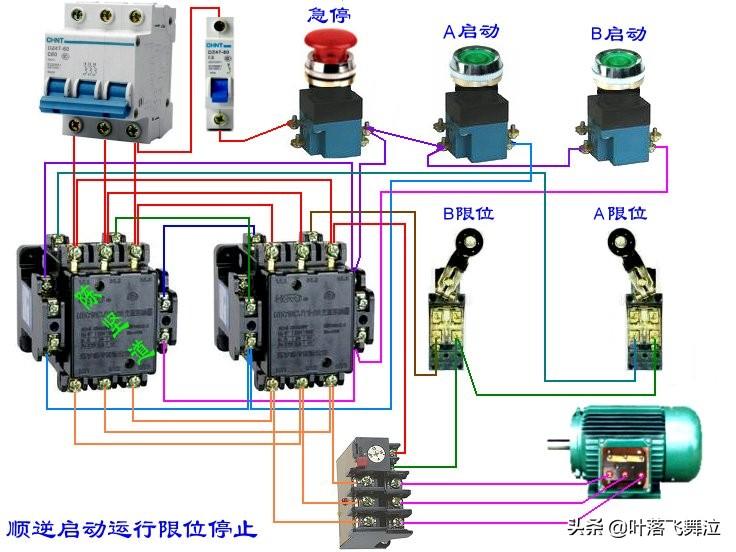

3f380c57fafa4b8f92a5e7236ea699b1~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668579022&x-signature=l8kTBCCHVXOr6Q7qNj%2B0W0WKqj8%3D

电路工作原理：

SQ1和SQ2是控制回路中串联的开关。

正向流程：

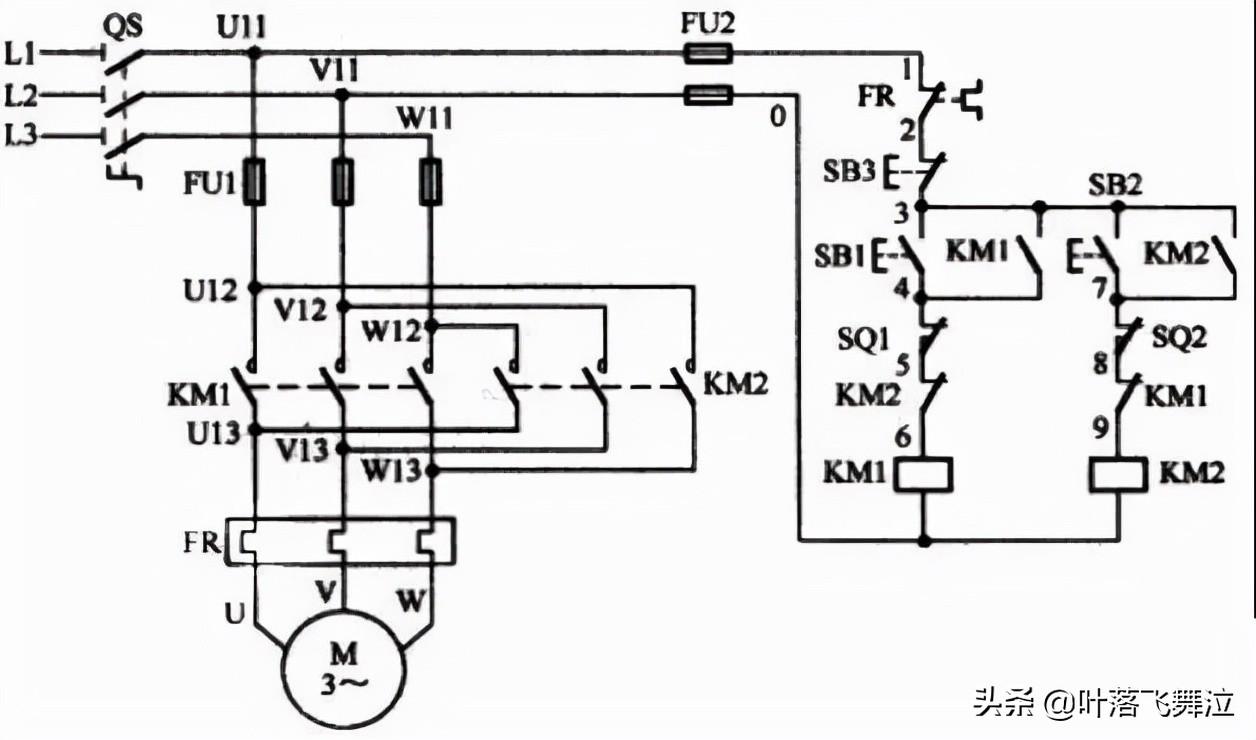

按下按钮SB1 -接触器KM1电吸(KM2联锁断电)-电机正转-开关SQ1运行至行程断电-电机停止正转。
