三相三相异步电机的接线方法

三相电机的三相电机定子绕阻每相绕阻都是有2个变压器接地线头。

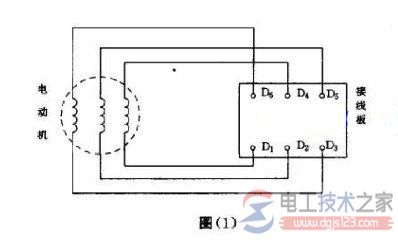

一头称为始端 ，另一头叫尾端。要求第一相绕阻始端用 D 1 表明，尾端用 D 4 表明；第二相绕阻始端用 D2 表明，尾端用 D5 表明；第三相绕阻首尾端各自 用 D3 和 D6 来表明。这六个变压器接地线头 引进接线端子的接线头上，接线头相对城市地标 出 D1～D6 的标识，见图(1)。

三相电机定子绕阻的六根边缘可将三相电机定子绕阻连接成星型或三角形，星形接法是将三相绕阻的尾端串联起來，将要 D4、D5、D6 三个 接线头用金属片相互连接在一起， 而将三相绕阻始端各自连接三相沟通交流 开关电源， 将要 D1、 D2、D3 各自连接 A、B、C 相开关电源，如图所示(2)所显示。

而三角形接法则是将第一相 绕阻的始端 D 1 与第三相绕阻的尾端 D6 相互连接，再连接一相开关电源；第二相绕阻 的 始端 D2 与第一相绕阻的尾端 D4 相互连接，再连接第二相开关电源；第三相绕阻的 始端 D3 与第 二相绕阻的尾端 D5 相互连接，再连接第三相电源。即在插线板上把 接线头 D1 和 D6、 和 D4、 和 D5 各自用金属片相互连接， D2 D3 再各自连接三相电源， 如图所示(3)所显示。

一台电机是连接成星型還是连接成三角形，应视生产厂家要求而开展， 能够 从电机出厂铭牌上查出。三相 电机定子绕阻的首尾端是生产商事前设置好的， 决不可随意错乱，但可将三相绕阻的首尾端一 起错乱，比如将三相绕阻的尾端 D4、D5、D6 倒过来做为始端，(电工技术世家 www.dgjs123.com)而将 D1、D2、D3 做为尾端，但决不可独立将一相 绕阻的首尾端错乱，不然将造成布线不正确。

假如接线端子中发 生布线不正确，或是 绕阻首尾端搞错，轻则电机不可以一切正常启动，长期插电导致运行电流量过 大， 电机发烫比较严重，危害使用寿命，重则损坏电机绕阻，或导致电源短路。

三相异步电机如果是△布线就沒有中性线，也就不容易有零线的接线端子排； 星型得话:因为星型布线有一个中性线，当三相负载平衡时，此点的工作电压为零， Ua Ub Uc=Um*sin(wt) Um*sin(wt-120°) Um*sin(wt 120°)=0，详尽测算全过程 省去，此点可配零线。

假如三相相电压为 220V，则电动机每相绕阻上载入的工作电压为 220v。再看线电流，因为 Ia Ib Ic=Im*cos(wt) Im*cos(wt-120 °) Im*cos(wt 120°)=0，故无需接零线，接了也不起作用嘛，又不穿过电流量。不平衡也不接零线则由 Ua/Za Ub/Zb Uc/Zc 决策，此式并不等于 0，故中性线产生偏位，电机定子上载入的相电压也产生起伏，和原先三相负载平衡时对比，电流量仍在这三相 负荷中流动性，但电流量也发生了起伏，例如某相注入，另两相流出，但三相负荷中 总电流量還是均衡的，依据是基尔霍夫电流定律也就是注入是多少，还排出是多少。

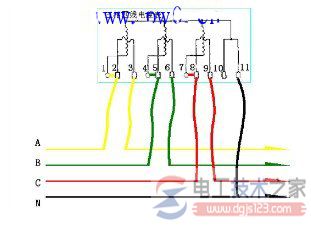

三相四线电表接线图（没有电压互感器）

电机定子三相绕阻的六个小组出线端都接至接线端子上，始端各自标成 U1， V1， W1 ，尾端各自标成 U2， V2， W2。
