电机点动和单边旋转操纵

点动操纵：按下按钮，电机就得电运行；松掉按键，电机就跳停转停。常见于电葫芦的起重吊装电机控制系统和数控车床托板箱迅速挪动的电机控制系统。

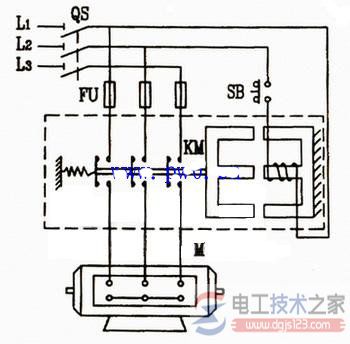

点动、单边旋转操纵路线，用按键交流接触器来操纵电机运行的简易的操纵路线布线平面图：

点动正转操纵路线是由切换开关QS、断路器FU、运行按键SB、交流接触器KM及 电机M构成。在其中以切换开关QS作开关电源刀闸，断路器FU作过流保护，按键SB操纵交流接触器 KM的电磁线圈得电、跳停，交流接触器KM的主断路器操纵电机M的运行与终止。

路线原理：

当电机M必须点动时，先合上切换开关QS，这时电机M并未接入开关电源。按住运行按键SB,接 触器KM的电磁线圈得电，使流线圈吸合，另外推动交流接触器KM的三对主断路器合闭，电机M便接入开关电源启 动运行。当电机必须转停时，只需松掉运行按键SB，使交流接触器KM的电磁线圈跳停，流线圈在校准弹黄作 用下校准，推动交流接触器KM的三对主断路器修复断掉，电机M跳停转停。

上下图圆心动正转操纵布线平面图是用类似商品接线方法的怎么画表明的，看上去较为形象化，新手 易懂通俗易懂，但画起來却很不便，尤其是对一些非常复杂的操纵路线，因为常用家用电器较多，画成布线提示 图的方式反倒让人感觉复杂晦涩难懂，很不好用。

因而，操纵路线一般不画布线平面图，只是选用国家统一 要求的家用电器符号图片和字母符号，画成操纵路线电路原理图。

点动正转操纵路线电路原理图，以下：

它是依据商品布线电源电路绘图的，图上以符号代表电气元器件， 以线框意味着连接 输电线。用它来表述操纵路线的原理，故称之为电路原理图。

电路原理图在技术部和生产制造当场都获得了广泛运用。

在剖析各种各样操纵路线电路原理图时，为了更好地简洁明了，一般就 大功率电器字母符号箭头符号配上小量文本来表明路线的原理。

如点动正转操纵路线的原理：

先合通电 源电源开关QS，运行：按住运行按键SB→交流接触器KM电磁线圈得电→KM主断路器合闭→电机M运行运行。

终止：松掉运行按键SB→交流接触器KM电磁线圈跳停→KM主断路器断掉→电机M跳停转停。停用时，断掉电源总开关QS。

在规定电机运行能持续运作时，只必须在图中中的控线道上串连一个终止按键，在运行按键的两边并接一个交流接触器的开与关輔助断路器就可以。

如下图，路线的原理：

先合闭电源总开关QS：

运行：按住运行按键SB1→KM电磁线圈插电→KM动合輔助断路器合闭（锁紧）、KM主断路器合闭→电机M运行并持续运行。

当松掉SBI时，它修复到断掉部位。因为SBI与交流接触器的一个动合接触点是串联的，因而，电磁线圈插电， 动合接触点再次接入。这类运用交流接触器自身的动合接触点使交流接触器的电磁线圈维持插电的功效称之为锁紧。与接 钮串联起锁紧功效的辅助触点称之为锁紧接触点。

终止：按住终止按键SB2→KM电磁线圈跳停→KM锁紧断路器断掉、KM主断路器断掉→电机M转停。

当松掉SB2，其常闭断路器修复合闭后，因交流接触器KM的锁紧断路器在断开控制回路时已开断消除了 锁紧，SBI也是开断的，因此交流接触器KM不可以得电，电机M也不会旋转。

交流接触器锁紧操纵路线不仅能使电机持续运行，并且还有一个关键的特性，便是具备欠压保护和过压 （或零压）维护功效。

欠压：“欠压保护”就是指路线工作电压小于电机需加的额定电流。“欠压”就是指当路线工作电压降低到某一标值 时，电机能全自动摆脱电源电压转停，防止电机在欠压保护下运作的一种维护。

过压（或零压）维护：过压维护就是指电机在一切正常运作中，因为外部种种原因造成忽然关闭电源时，能全自动断开电机电
